試驗前準備

1. 1.直流耐壓試驗是一種破壞性試驗，試驗前應對電力電纜的絕緣電阻、泄露電流進行非破壞性試驗，若試驗結果正常，方能進行直流耐壓試驗，若發現電纜的絕緣狀況有問題，通常應先進行處理后再做直流耐壓試驗。

2.


   2

   2.升壓必須從零（或接近零）開始（儀器一般都設有回零啟動開關——不到“0”位，不能啟動）升壓速度在75%試驗電壓前可以任意，不宜太快

接線原理圖

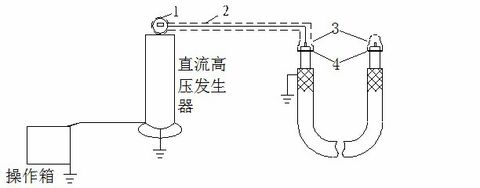

一、直流耐壓和泄露電流試驗原理接線圖

1-微安表屏蔽  2-導線屏蔽

3-線端屏蔽    4-纜芯絕緣的屏蔽環

方法/步驟

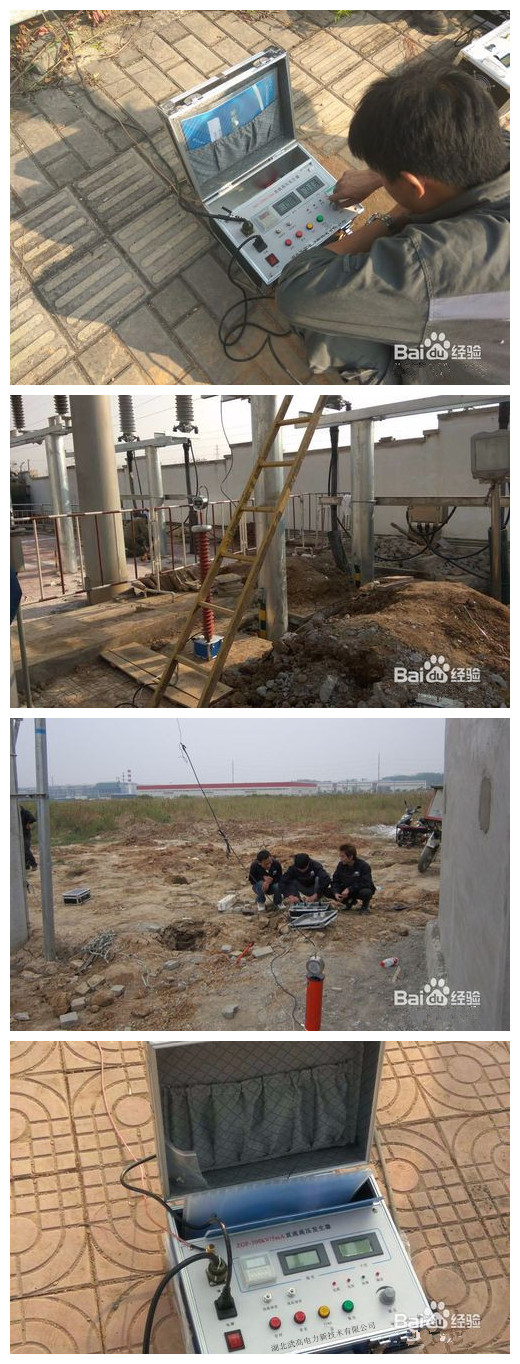

1按照試驗接線圖由一人接線，接線完后由另一人檢查，內容包括試驗接線有無錯誤，各儀表量程是否合適，試驗儀器現場布局是否合理，試驗人員的位置是否正確。

2將電纜充分放電，指示儀表調零，調壓器置于零位。

測量電源電壓值。

3合上電源刀閘，啟動設備，給升壓回路加電，逐步升壓至預先確定的試驗電壓值：在0.25、0.5、0.75倍試驗電壓下各停留1分鐘，讀取泄漏電流值，在1.0倍試驗電壓下讀取1分鐘及5分鐘泄漏電流值，交接時還應讀取10分鐘和15分鐘泄漏電流值。

4試驗完畢，應先將升壓回路中調壓器退回零位并切斷電源。

5每次試驗后，必須將電纜先經電阻對地放電，然后對地直接放電。放電時，應使用絕緣棒，并可根據被試相放電火花的大小，大概了解其絕緣狀況。

END

判斷準則

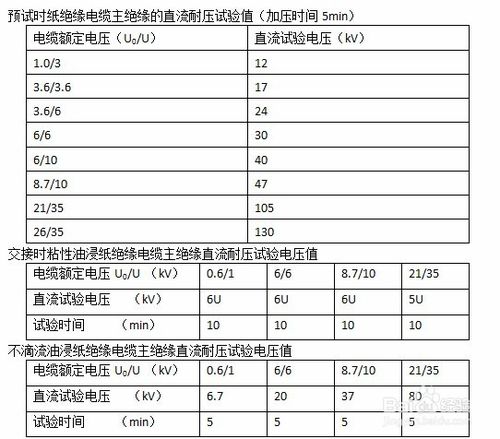

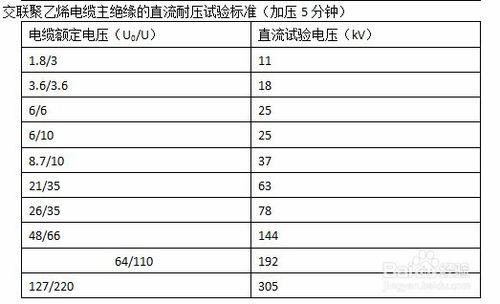

試驗電壓標準

要求耐壓5分鐘時的泄漏電流值不得大于耐壓1分鐘時的泄漏電流值。

對紙絕緣電纜而言，三相間的泄漏電流不平衡系數不應大于2，6/6kV及以下電纜的泄漏電流小于10μA，8.7/10kV電纜的泄漏電流值小于20μA時，對不平衡系數不作規定。

在加壓過程中，泄漏電流突然變化，或者隨時間的增長而增大，或者隨試驗電壓的上升而不成比例地急劇增大，說明電纜絕緣存在缺陷，應進一步查明原因，必要時可延長耐壓時間或提高耐壓值來找絕緣缺陷。

相與相間的泄漏電流相差很大，說明電纜某芯線絕緣可能存在局部缺陷。

若試驗電壓一定，而泄漏電流作周期性擺動，說明電纜存在局部孔隙性缺陷。當遇到上述現象，應在排除其他因素（如電源電壓波動、電纜頭瓷套管臟污等）后，再適當提高試驗電壓或延長持續時間，以進一步確定電纜絕緣的優劣。

END

注意事項

試驗時，應每相分別施加電壓，其他非被試相應短路接地。

每次改變試驗接線時，應保證電纜電荷完全泄放完、電源斷開、調壓器處于零位，將待被試的相先接地，接線完畢后加壓前取下該相的地線。

泄漏電流值和不平衡系數只作為判斷絕緣狀況的參考，不能作為是否能投入運行的判據。

注意溫度和空氣濕度對表面泄漏電流的影響。
