1. 概 述  Overview

絕緣靴和絕緣手套是電力系統操作和檢修必備的安全防護用具，DL/T1476《電業安全工器具預防性試驗規程》規定了絕緣靴及絕緣手套等常用安全工器具的試驗方法和周期。絕緣靴及絕緣手套耐壓試驗，周期為半年，試驗過程中不允許擊穿，同時絕緣靴泄漏電流不大于限定值。

儀器采用多路高壓泄流測量專利技術和無線數據通訊技術，實現了安全測量高壓泄漏電流的目的。通過本技術的應用，測試儀與高壓系統完全隔離，不僅可以精確測量多路高壓泄漏電流，而且確保了試驗人員的人身安全。

為了提高工作效率，一次可以同時進行8只試品的試驗，為避免重復試驗，采用高壓分?jǐn)鄬＠夹g(shù)，試驗過程中可以將擊穿的試品脫離高壓試驗系統，沒有擊穿的試品繼續試驗直到完成試驗。

為了準確測量驗電器的啟動電壓，必須建立一個均勻電場。根據電力行業標準DL740《電容型驗電器》設計開發了遙控電動驗電器測試支架。

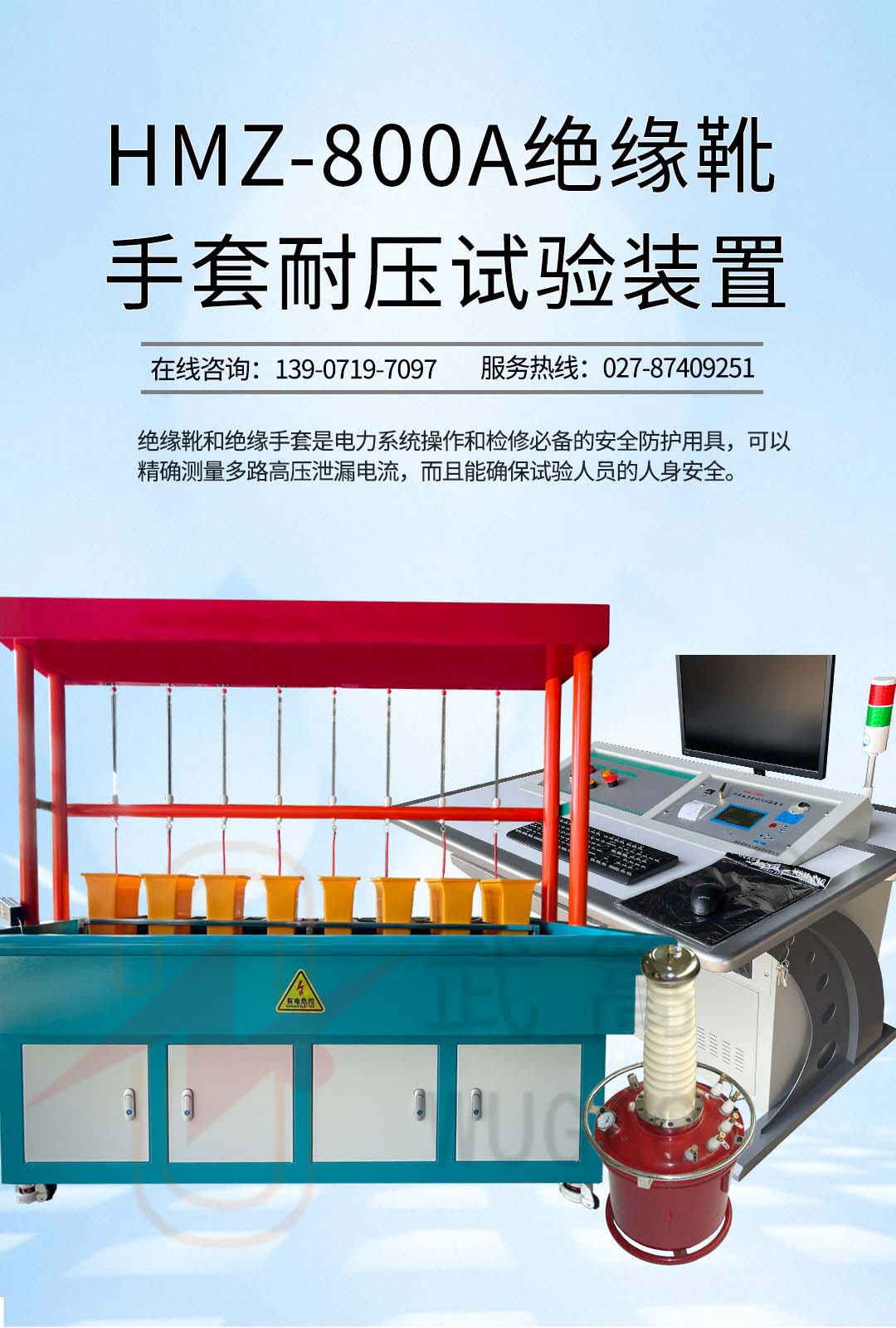

安全工器具成套試驗設備以HMZ-800A絕緣靴手套耐壓試驗裝置、試驗變壓器組成的試驗系統為核心，配備HMZ-800AYW循環注水絕緣靴手套泄漏電流測試臺等設備完成多項測試任務。

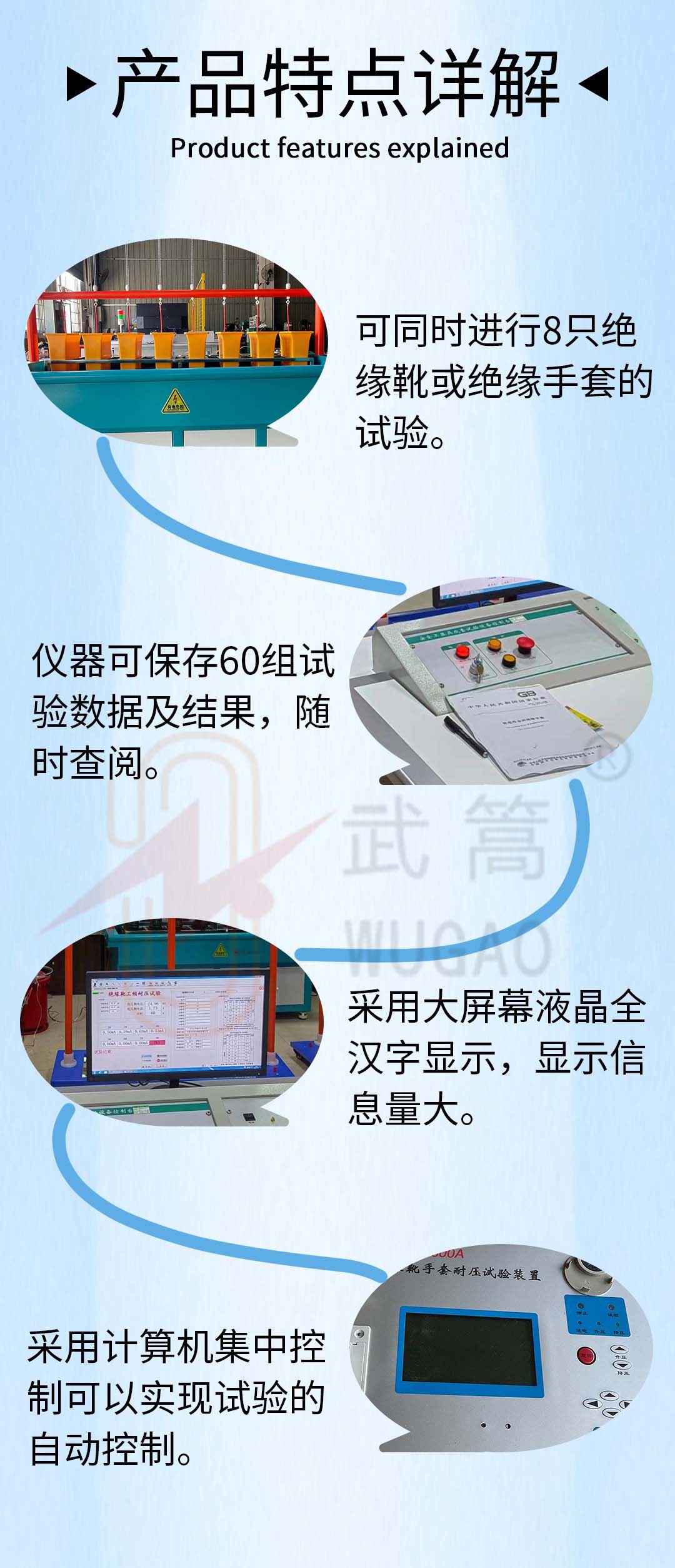

主要功能  major function

1. 采用計算機集中控制可以實現試驗的自動控制，同時建立數據庫自動出具測試報告。

2. 同時進行8只絕緣靴或絕緣手套的試驗，分別測量泄漏電流。

3. 采用大屏幕液晶全漢字顯示，顯示信息量大，一屏同時顯示8路高壓泄漏電流、試驗電壓、電流、計時時間等參數。

4. 可測量試驗電壓、試驗變壓器一次電流等參數。

5. 采用無線通訊專利技術，使操作臺與高壓系統徹底隔離，確保試驗人員安全。

6. 全自動進行耐壓試驗。試驗開始后，儀器自動合閘以國標要求升壓速度自動升壓，升至預定電壓開始計時并保持試驗電壓，時間到自動降壓至零并斷電，同時顯示各試品泄漏電流并自動保存試驗結果。

7. 每路試品均具備高壓分?jǐn)鄼C(jī)構，當任意一路擊穿時，該路試品將自動脫離高壓，不影響試驗的進行。

8. 具有過壓、過流保護功能。

9. 具有高壓危險警示燈顯示。

10. 儀器可保存60組試驗數據及結果，隨時查閱。

11. 實時日歷時鐘功能。

12. 試驗系統與HMZ-800AYW循環注水絕緣靴手套泄漏電流測試臺配合完成絕緣靴、絕緣手套測試。

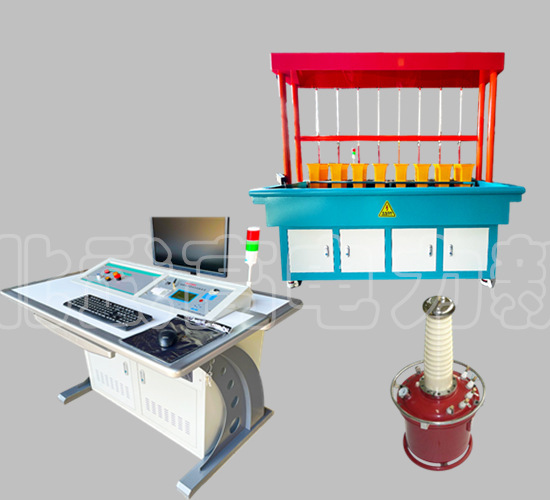

設備組成  Equipment Composition

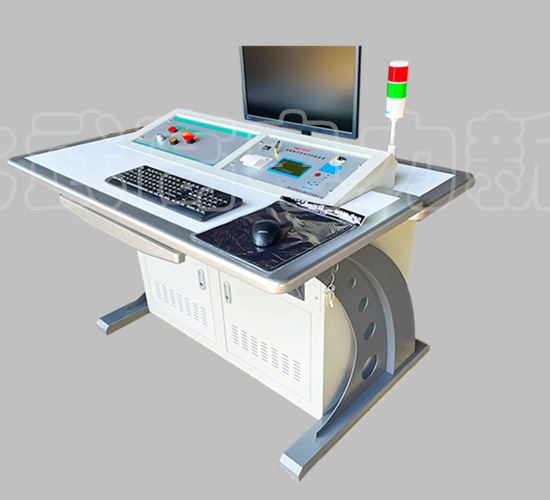

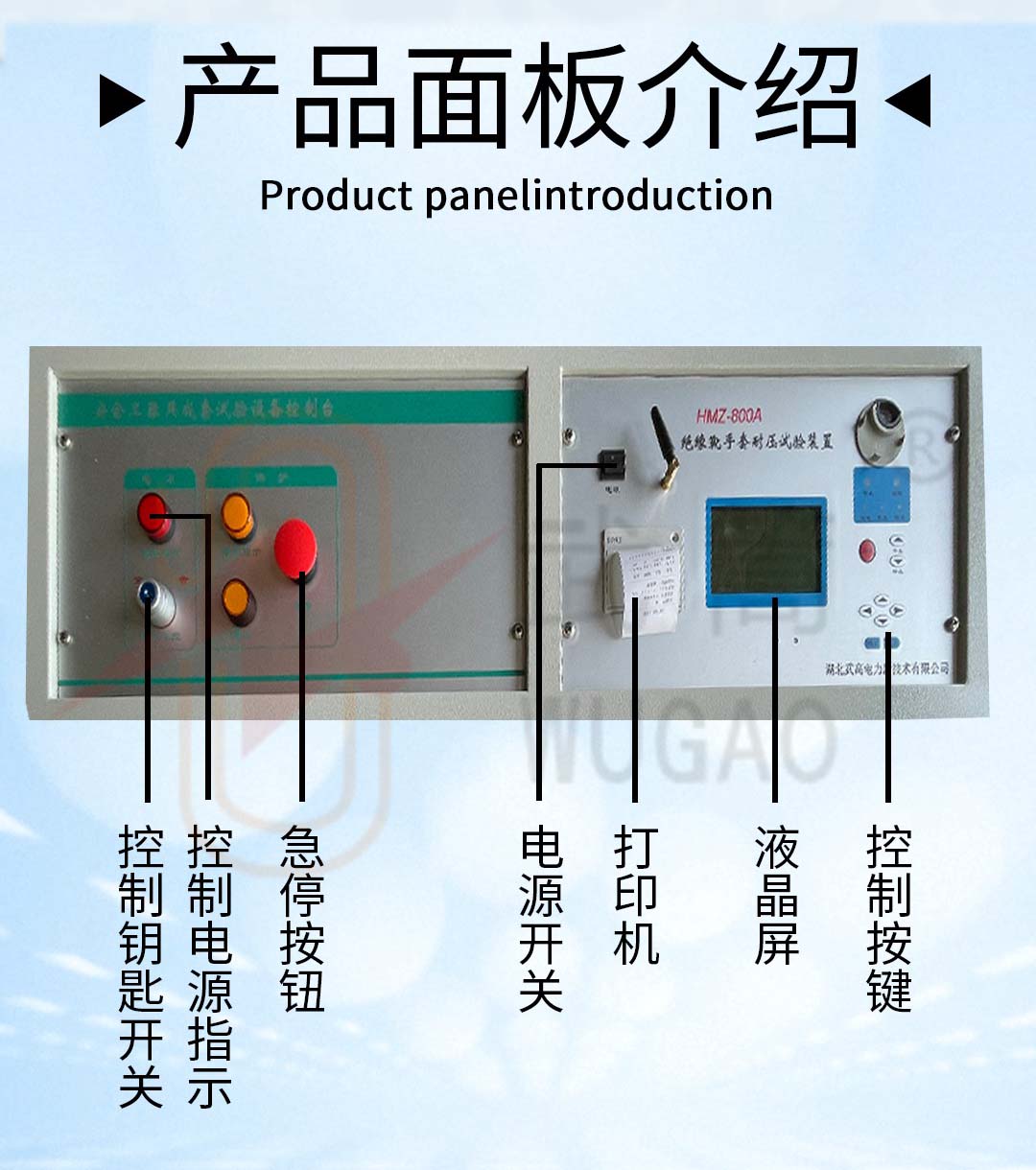

HMZ-800A絕緣靴手套耐壓試驗裝置

（本文中簡稱控制臺）                                  1臺

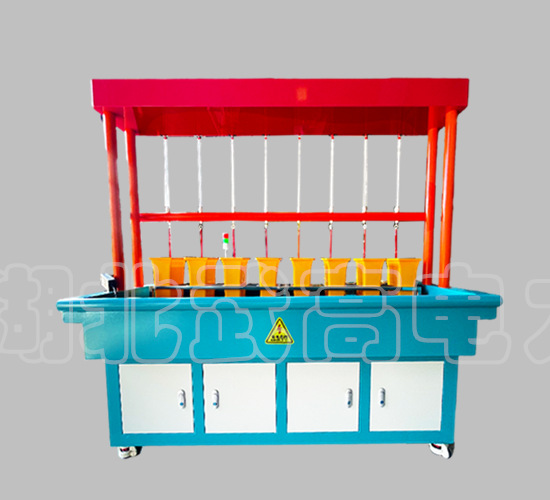

HMZ-800AYW循環注水絕緣靴手套泄漏電流測試臺

（本文中簡稱絕緣靴手套測試臺）                 1臺

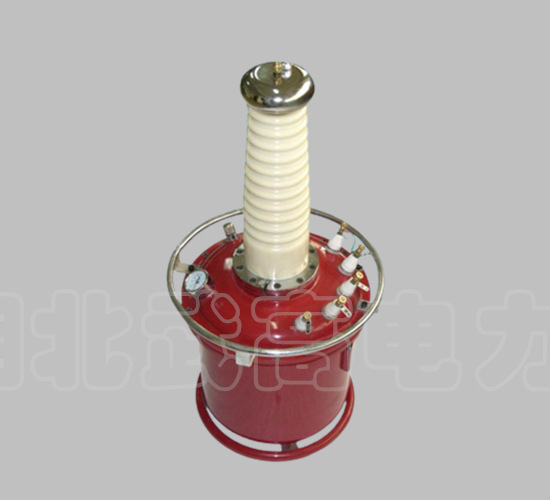

YD-10/100試驗變壓器（選配件）                1臺

計算機（安裝于控制臺）                              1臺

主要技術參數  Main technical parameters

1. 額定輸出電壓：100 kV（絕緣靴、絕緣手套試驗）

2. 額定容量： 10 kVA

3. 輸出電壓量程：100.0 kV（250V）

4. 電壓測量誤差：＜1.0 %U+0.1%Umax

5. 其中U為示值，Umax為量程上限值

6. 輸入電流量程：50.0 A

7. 電流測量誤差：＜0.5%I+0.05%Imax

8. 其中I為示值，Imax為量程上限值

9. 絕緣手套測試臺：


測  試 工 位：8

泄漏電流量程：30.0mA

泄漏電流測量誤差：＜1.0%I+0.1Imax

泄漏電流分辨率：0.01 mA

使用說明Instructions for use

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；

☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；

☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；

☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；

1. 為方便您更好的了解下載文件，正文以圖片的形式提供其部分內容預覽，如果需要完整版，請點擊下載鏈接。

2.推薦使用第三方專業下載工具下載，使用PDF閱讀器閱讀，如需WORD格式文件也可以聯系我們。

3.如果這個文件總是不能下載請聯系我們或者留言，我們會第一時間為您處理。

4.如果遇到什么技術問題，您可以撥打我們24小時服務熱線：027-87409251  13871255353

5.本站提供的說明書如用于商業用途，請告訴我們，謝謝合作！

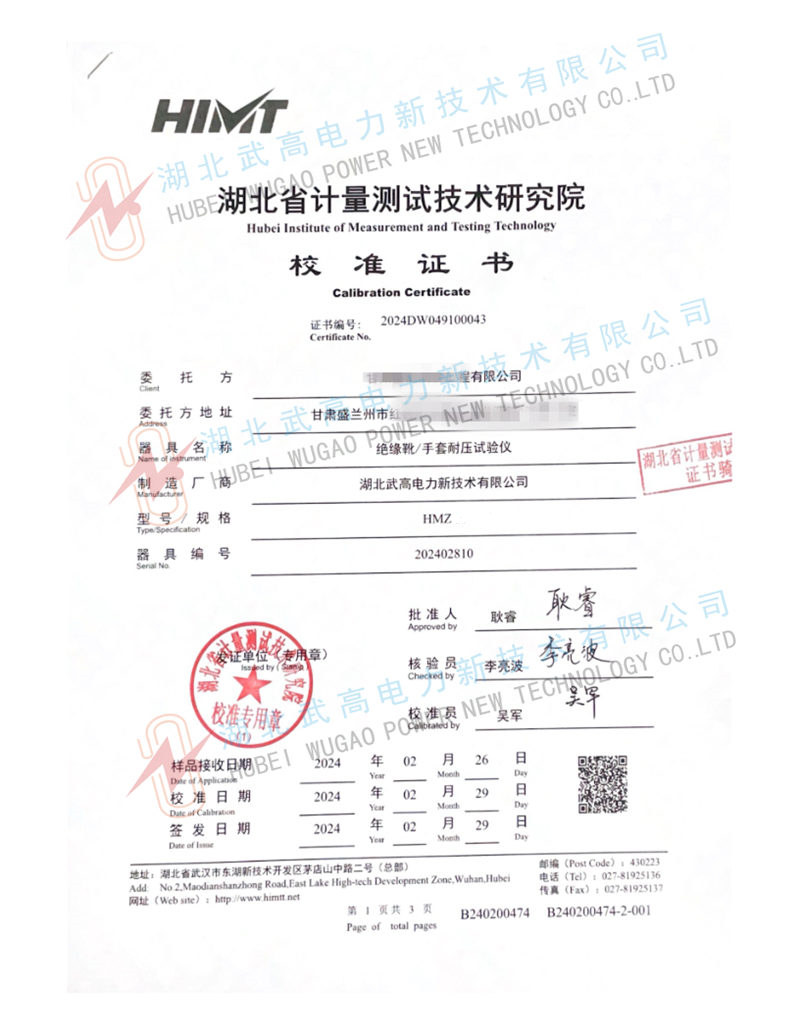

以下為相關產品校準報告   Calibration report
