適用范圍：

本發生器適用于空氣間隙、絕緣子串、套管、電力變壓器和互感器等試品進行標準雷電沖擊電壓全波，標準操作波和截波等沖擊電壓試驗。

一般使用條件：

海拔高度：￡1000m

環境溫度：-5℃～＋40℃

相對濕度：<90％

最大日溫差：25℃

使用環境：戶內

無導電塵埃

無火災及爆炸危險

不含有腐蝕金屬和絕緣的氣體存在

電源電壓的波形為實際正弦波,波形畸變率<5%

遵循標準：

GB/T 311.1高壓輸變電設備的絕緣與配合

GB/T 16927.1高電壓試驗技術 第一部分 一般試驗要求

GB/T 16927.2高電壓試驗技術 第二部分 測量系統

GB/T 16896.1 高電壓沖擊試驗用數字記錄儀

JB/T 7616 高壓線路絕緣子陡波沖擊耐受試驗

DL/T 557高電壓線路絕緣子陡波沖擊試驗、定義、試驗方法和判據

ZBF 24001沖擊電壓試驗實施細則

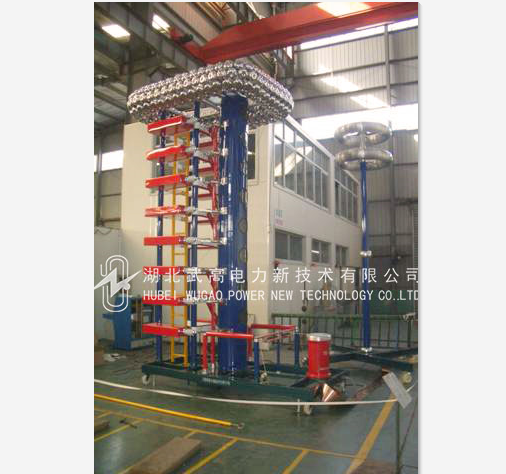

雷電沖擊電壓試驗設備裝置配置清單：

系統額定技術參數：

1、標稱電壓：±900kV

2、額定級電壓：±150kV

3、標稱能量：20.25kJ

4、沖擊總電容：0.05微法(單臺脈沖電容器0.6微法/75千伏，共12臺).

5、總級數：6級

6、標準波形參數：

(1) 標準雷電沖擊電壓全波，±1.2/50ms電壓利用系數>85％（空載300PF時大于90％）；

(2)陡波：＞1000KV/uS＜1500KV/uS，

沖擊電壓波形參數及其偏差均符合有關國家GB311及GB16927標準的要求。

7、最低輸出電壓大于10％標稱電壓

8、使用持續時間:在70％額定電壓以上，每120秒充放電一次可連續運行，在70％額定電壓以下，每60秒充放電一次可連續運行。

900kV沖擊技術方案點擊下載.pdf

使用說明：

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
