主要特點  main features

標準的4相電壓3相電流輸出  具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。

單機操作方便  單機由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作，全部中文顯示?？赏瓿涩F(xiàn)場大多數試驗檢定工作，可對各種繼電器及微機保護進行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。開機即可使用，操作方便快捷。

雙操作方式，聯接電腦運行  通過Windows平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。

軟件功能強大  可完成各種自動化程度高的大型復雜校驗工作，如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。

開關量接點豐富  繼電保護測試儀為8路接點輸入和4對空接點輸出。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。輸入、輸出接點可根據用戶需要擴展。

大屏幕LCD顯示屏  本機采用320×240點陣大屏幕高分辨率圖形液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。

自我保護  采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。

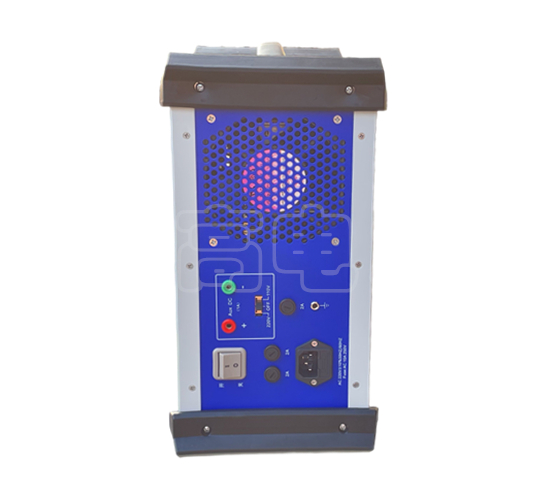

具有獨立專用直流電源輸出  裝置設有一路110V 及 220V專用可調直流電源輸出。

性價比高  屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。兼具大型測試儀的性能，和小型測試儀的價位，具有很高的性能價格比。

額定參數 Rating

• 交流電流輸出

輸出精度   0.2級

相電流輸出（有效值）     0～40A

三并電流輸出（有效值）   0～120A

相電流長時間允許工作值（有效值） 10A

相電流最大輸出功率               450VA

三并電流最大輸出時最大輸出功率   900VA

三并電流最大輸出時允許工作時間   10s

頻率范圍（基波）   0～1000Hz（聯機）0~300Hz（單機）

諧波次數           0～20 次（聯機）0~6次（單機）

• 直流電流輸出

輸出精度   0.5級

電流輸出   0～±10A / 每相，0～±30A / 三并

最大輸出負載電壓   20V

• 交流電壓輸出

輸出精度   0.2級

相電壓輸出（有效值）    0～120V

線電壓輸出（有效值）    0～240V

相電壓/線電壓輸出功率    80VA / 100VA

頻率范圍（基波） 0～1000Hz（聯機）0~300Hz（單機）

諧波次數         0～20 次（聯機）0~6次（單機）

• 直流電壓輸出

輸出精度   0.5級

相電壓輸出幅值   0～±160V

線電壓輸出幅值   0～±320V

相電壓/線電壓輸出功率   70VA / 140VA

• 開關量及時間測量

使用說明：

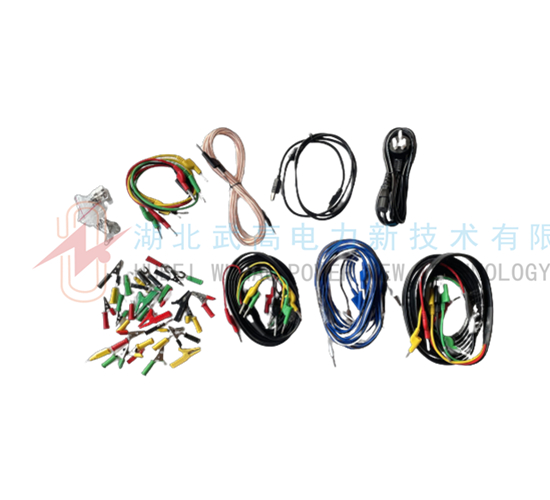

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；

1. 為方便您更好的了解下載文件，正文以圖片的形式提供其部分內容預覽，如果需要完整版，請點擊下載鏈接。

2.推薦使用第三方專業下載工具下載，使用PDF閱讀器閱讀，如需WORD格式文件也可以聯系我們。

3.如果這個文件總是不能下載請聯系我們或者留言，我們會第一時間為您處理。

4.如果遇到什么技術問題，您可以撥打我們24小時服務熱線：027-87409251  13871255353

5.本站提供的說明書如用于商業用途，請告訴我們，謝謝合作！

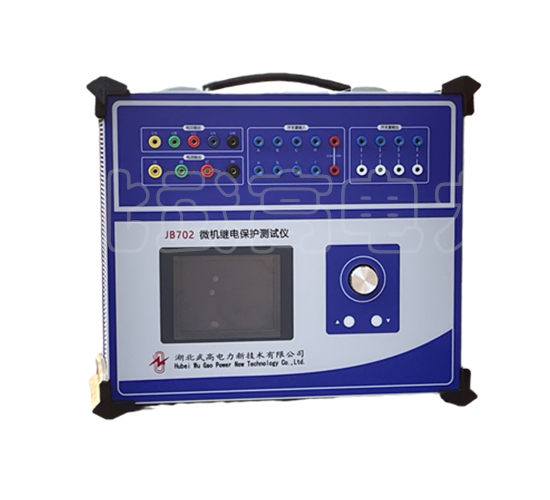

JB702微機繼電保護測試儀（三相）說明書下載.pdf
