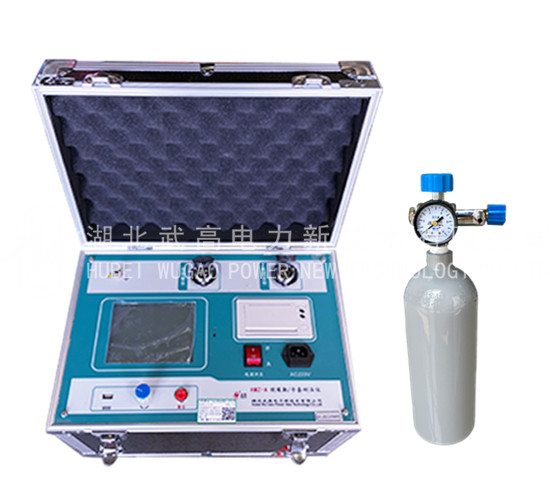

產品概述  product overview

本產品是電力系統廣泛使用的高壓電器，其可靠運行已成為供電部門最關心的問題之一。SF6氣體密度繼電器是用來監測運行中SF6開關本體中SF6氣體密度變化的重要元件，其性能的好壞直接影響到SF6開關で運行安全。DL/T596-1996《電力設備預防性試驗規程》規定：各SF6開關使用單位應定期對SF6氣體密度機電器進行校驗。從實際運行情況看，對現場中SF6密度繼電器、常溫氣體壓力表、20度氣體壓力表精心定期校驗也是非常必要的。

功能特點  Functional Features

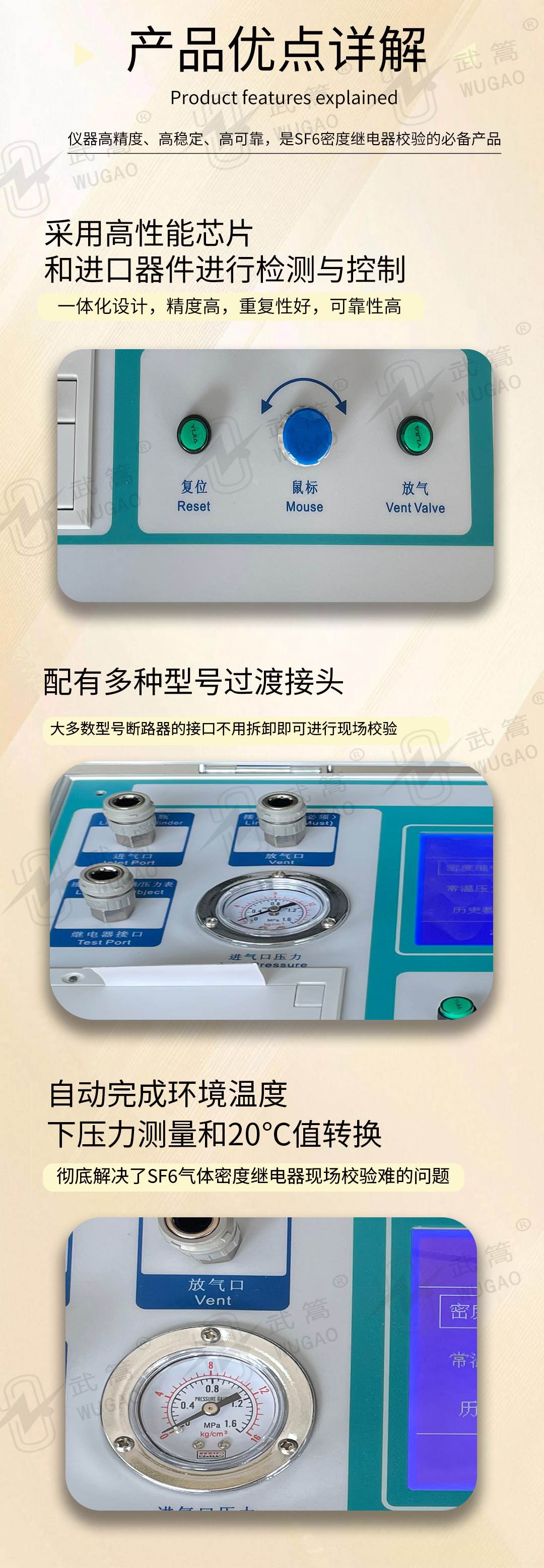

1．密度繼電器校驗儀采用高性能芯片和進口器件進行檢測與控制，集成程度高，一體化設計，精度高，重復性好，可靠性高。

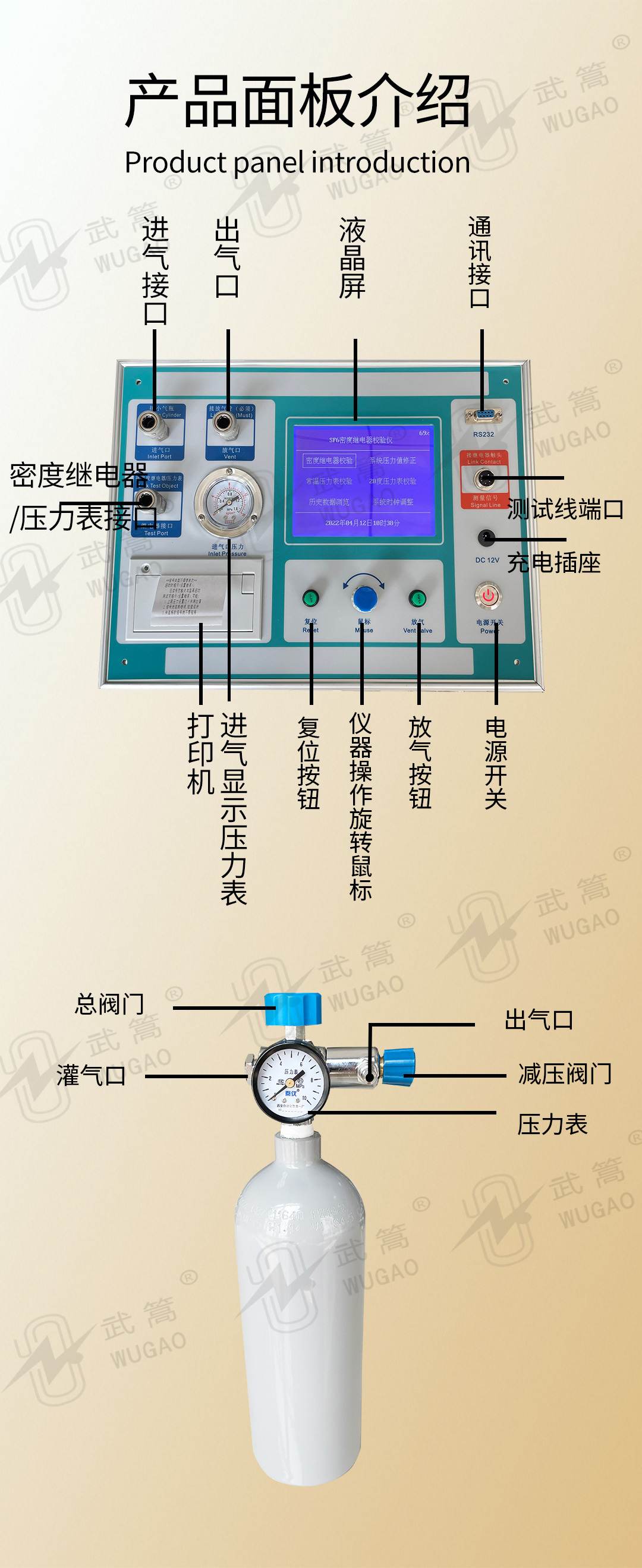

2．配置了大屏液晶和旋轉控制鼠標，界面清晰直觀，操作簡單方便。

3．顯示環境溫度，自動完成環境溫度下壓力測量和20℃值轉換，徹底解決了SF6氣體密度繼電器現場校驗難的問題。

4．所有測試過程由儀器控制自動完成，不用人工干預。

5．實時打印測試結果，并對試驗結果自動計算平均值，生成報表。

6．能同時存儲多組試驗結果，并具有斷電數據保存功能，可隨時查詢和打印歷史測試結果。

7．校驗過程無需恒溫室，可以在儀器使用溫度范圍內對SF6氣體密度繼電      器、壓力表、密度表進行校驗。

8． 配有多種型號過渡接頭，大多數型號斷路器的接口不用拆卸即可進行現場校驗，檢驗時需斷開密度繼電器與斷路器本體。

9． 檢測過程中可以用其他干燥無腐蝕性氣體代替SF6氣體，測試過程耗氣少。

10．除密度繼電器校驗功能外，本儀器還具有20℃壓力表（密度表）校驗和常溫壓力表校驗功能。

11．具有在線修改系統時間的功能。

12．具有在線修改系統壓力功能。

13．核心元器件采用進口元件，性能可靠，精度高。

14．最多能同時測試三組觸點信號。

15．便攜式設計，使用方便可靠，是SF6密度繼電器和壓力表現場校驗的必備設備。

產品參數  Product parameters

1、工作電壓：DC12V    儀器功率：15W

2、儀器精度：0.2級（滿量程）

3、檢測對象：

   1.SF6密度繼電器：單報警、單閉鎖、單報警單閉鎖、單報警雙閉鎖、雙閉鎖、超壓報警等觸點0～1MPa壓力校驗

   2.常溫氣體壓力表：0～1MPa任意壓力點校驗

   3.20度氣體壓力表：0～1MPa任意壓力點校驗

4、壓力范圍：0～1MPa；壓力分辨率：0.001MPa

5、溫度顯示范圍；-50℃~100℃；溫度分辨率：0.1?C

6、儀器工作溫度：-20℃～60℃；濕度：?90%RH

7、顯示方式：320X240 圖形點陣5.7寸大屏液晶

8、操作方式：一鍵飛梭（旋轉鼠標）

9、氣體快鎖接頭：全部采用進口原裝器件

10、打印機型：高速熱敏打印機

11、存儲容量：可同時存儲多組試驗數據

12、SF6氣體密度顯示方式：被測環境下的壓力、20℃時的等效壓力。

13、外形尺寸：主機：370×280×235(mm)；附件箱：400×290×155(mm)

14、儀器重量：主機：5Kg； 附件箱：8Kg

使用說明：

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
