變頻電機試驗系統可完成變頻調速電動機的出廠檢驗及型式試驗，它是由數字變頻電源、寬頻功率測試模塊和測試軟件組成，數字變頻電源可提供V/F分離控制、頻率控制、矢量控制和直接轉矩控制（DTC）等多種控制方法。寬頻功率測量模塊能夠適應各種頻率下的點參量的基波、諧波的高精度測量。

測試系統可選用共直流母線、四象限回饋等不同的能量回饋模式，滿足不同廠家的測試需求。

變頻電機用變頻電源有以下特點：

電源品質高、性能穩定：除滿足試驗標準要去的電源品質外，數字電源具有頻率范圍寬、頻率穩定度高、輸出電壓頻率響應快、輸出點參量閉環控制等特點，這些特點為形成高性能的電機試驗站提供了良好的基礎。

電源的并聯解并和擴容功能：試驗系統使用的兩臺數字電源系統可以并聯運行，單機容量提高一倍，為等效負載法（疊頻）試驗和其他單電源運行的試驗項目提供更大的試驗容量；在試驗系統需要擴容時，只需要增加數字電源的容量（并聯新的數字電源）使可完成系統擴容升級。

方便靈活的等效負載試驗：定子疊頻法是單電機進行溫升試驗的主要方法。不需要疊頻變壓，數字電源單機能夠滿足輸出滿足疊頻試驗要求的電壓波形。

設計依據：

GB/T22670-2008 變頻器供電三相籠型感應電動機試驗方法

GB755-2008旋轉電機 定額和性能

GB/T755.2-2003旋轉電機（牽引電機除外）確定損耗的效率的試驗方法

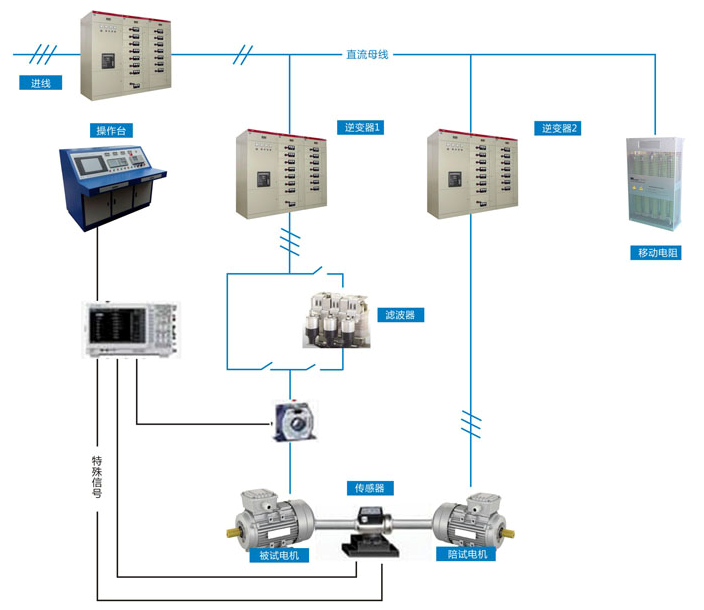

系統組成：

變頻電機測試系統性能特點

變頻電機測試系統性能特點

變頻電機測試系統性能特點：

基于以太網的網絡拓?fù)洌?/span>PC全自動化操作
                                          直觀的數據現實與便捷的操作
                                         PC完成信號采集和測量
                                         測量數據實時同步顯示

空載特性曲線
                                            效率分析

試驗報告可輸出，打印
試驗報告格式多樣化
強大的報表處理能力
數據轉存方便

電機數據信息管理系統
與企業數據庫聯網
數據并網遠程可查詢
模塊化功能
試驗項目功能定制

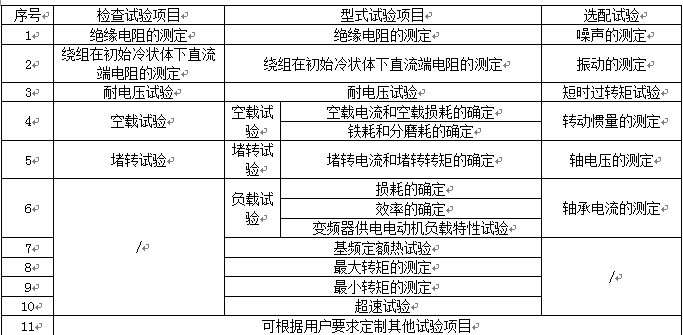

變頻電機測試系統技術參數：

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
