產品介紹   Product Introduction

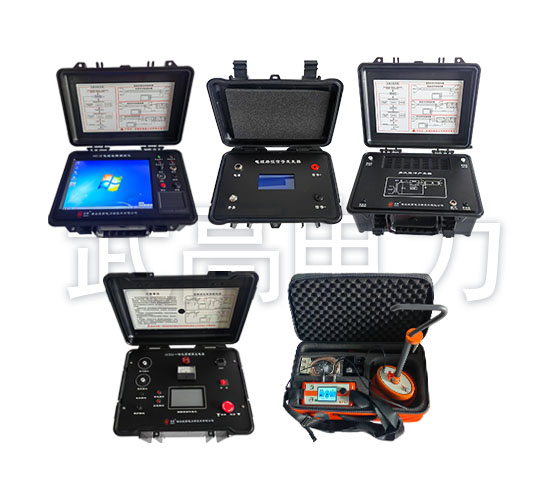

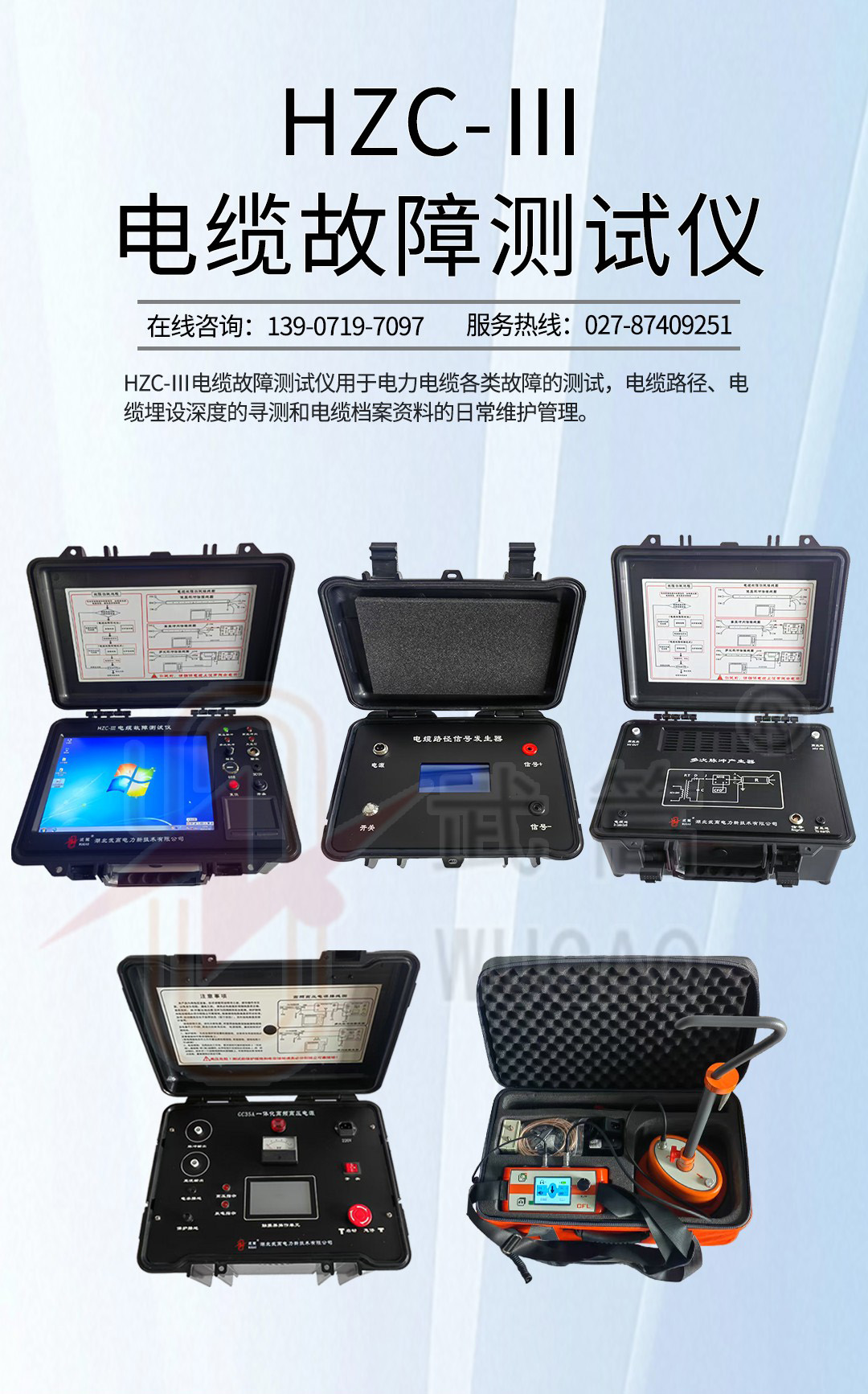

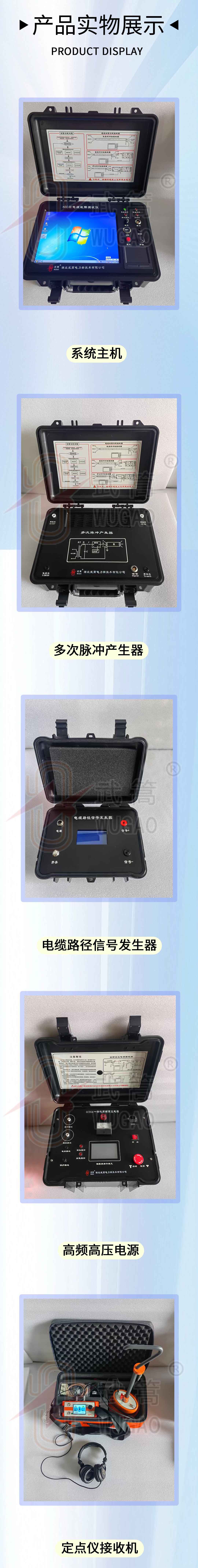

HZC-III全智能多次脈沖電纜故障測試儀是我公司為了迎合電力工業電力時代的到來，在集成了電纜故障測試行業的諸多精品方案，以 IT 時代的快速發展為契機,將單片機及筆記本式的電纜故障測試儀徹底摒棄，在嵌入式計算機平臺的基礎上打造出適合電纜故障測試行業自身特點的網絡化電纜故障測試服務平臺，并且系統化得集成了 USB 通信技術,觸摸屏技術，極大提高了儀器的使用功能和利用價值以及便捷的現場環境操作。考慮到現在地埋電纜日益增多。整套系統滿足中華人民共和國電力行業標準《DL/T849.1 ~DL/T849.3-2004》電力設備專用測試儀器通用技術條件，該系統測試由系統主機、多次脈沖產生器、故障定位儀和電纜路徑儀四部分組成，用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度的尋測；以及鐵路機場信號控制電纜和路燈電纜故障的精確測試。

產品特性  Product characteristics

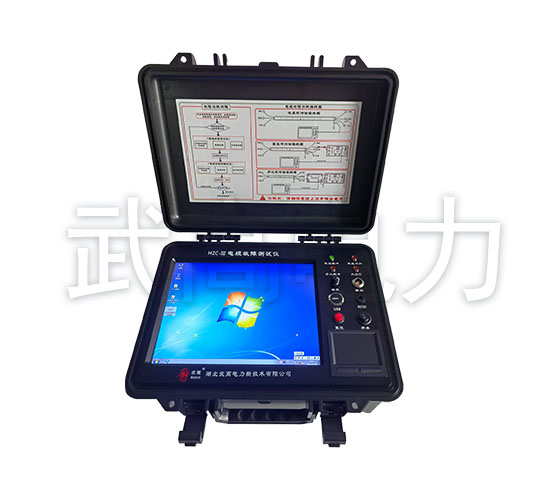

◆ 國內領先采用工控嵌入式計算機平臺系統，全電腦 windows7 系統操作平臺，集成化軟件測試。

◆ 國內領先采用 12.1in 大屏幕觸摸系統，觸摸筆觸控鼠標雙操控，高亮屏顯示，適應戶外陽光下使用，鋰電供電、方便現場測試。工程塑料機箱，防震防潮實現極強穩定性。

◆ 采用最新的 USB 通信接口，采集信號穩定，主機可自動選擇最低 6.25MHz、最高達 100MHz 五種采樣頻率，自適應脈寬，能滿足不同長度電纜的測試要求，減少了粗測誤差，提高了測試精度。

◆ 軟件實現低壓脈沖、多次脈沖法全自動識別搜索，波形故障拐點自動卡位，故障距離儀器自動讀取并顯示，,同屏三區顯示波形, 同屏隨機顯示十個低壓脈沖波形供選擇，同時實現自動和人為處理兩種模式 ,

使得對波形實現雙重卡位操作，雙游標移動可精確到 0.15 米，提高粗測精度，減少波形誤差。

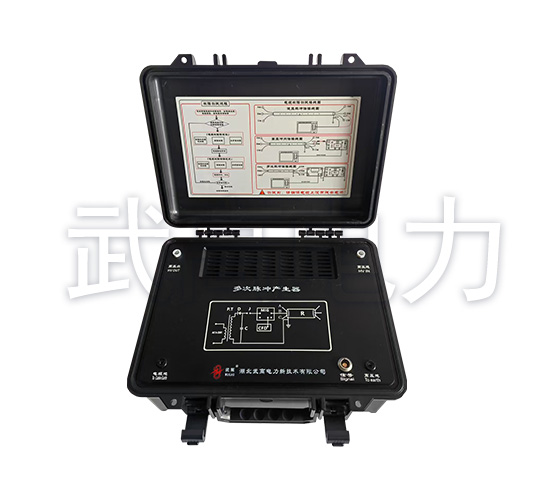

◆ 獨特的多次脈沖法產生器設計,一次放電，可得十次低壓短路脈沖波形,大大降低了大振蕩的干擾，多次脈沖產生器體積小，重量僅為 5kg，真正實現全套設備輕便化。

◆ 主機支持主機自帶 WIFI 接收功能，可隨時實現專家遠程現場實時測試技術服務，專家遠程操控用戶主機，業務技術人員配備手機安卓版測試軟件，給用戶現場測試提供隨時隨地及時、準確波形分析和交流指導，使您無憂工作。

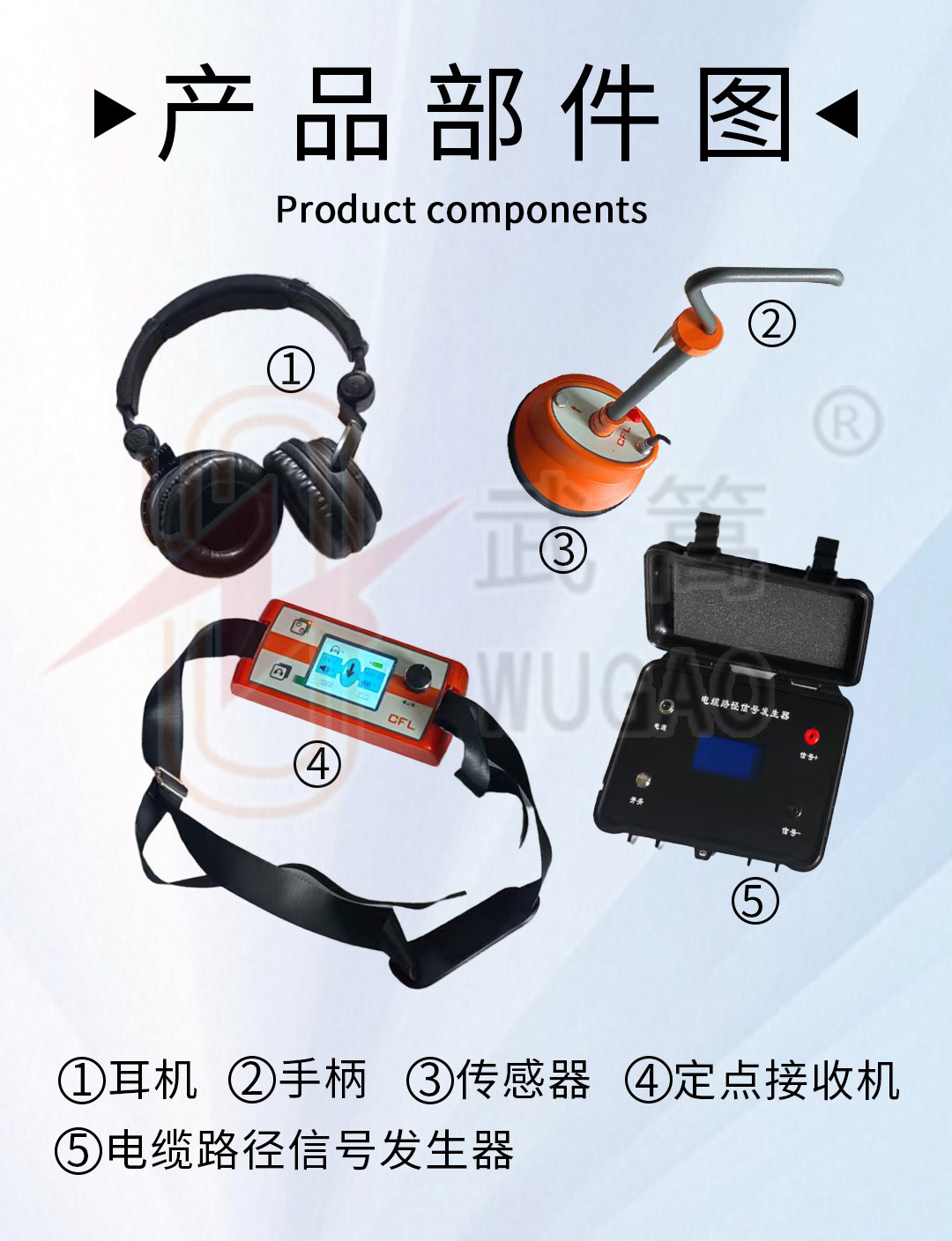

◆ 關鍵的精確定點儀部分可直接數字顯示測試者離故障點距離，采用靜噪技術，是國內同類定點技術的又一次創新，為快速準確查找電纜故障，減少停電損失提供了有力保障。

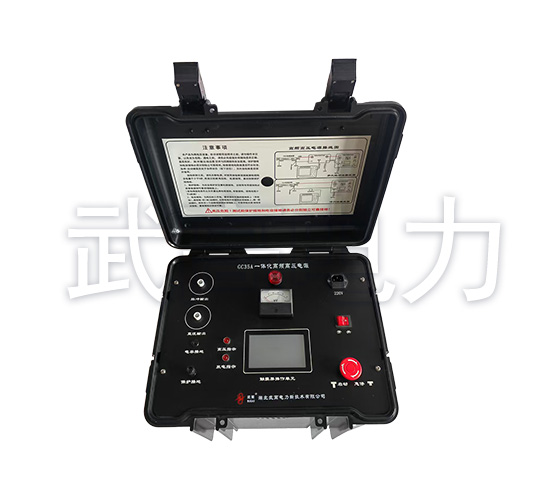

◆ 高壓放電部分三種可供用戶選擇，國內領先全新的 8.4kg 高頻高壓電源替換 65kg 試驗變壓器和操作箱，適用范圍廣，真正綜合輕便化，國內領先。

測試指標  Test indicators

1、可測試各種 35KV 以下不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。

2、可測試鐵路通信控制電纜、路燈電纜、機場信號電纜的各類故障。

3、可測量長度已知的任何電纜中電波傳播的速度。

4、可測試電力電纜埋設路徑及埋設深度。

HZC-III型電纜故障測試儀說明書下載.pdf

重要提示：

本套設備測試電纜高阻故障時，采用沖閃法故障點須放電且有明火現象，測試時請注意嚴禁在高瓦斯，高濃度易燃?xì)怏w環境中測試。如遇此狀況，請與廠家聯系，采取其它辦法測試。如遇因此發生的安全事故與設備生產商無關！

使用說明：

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
