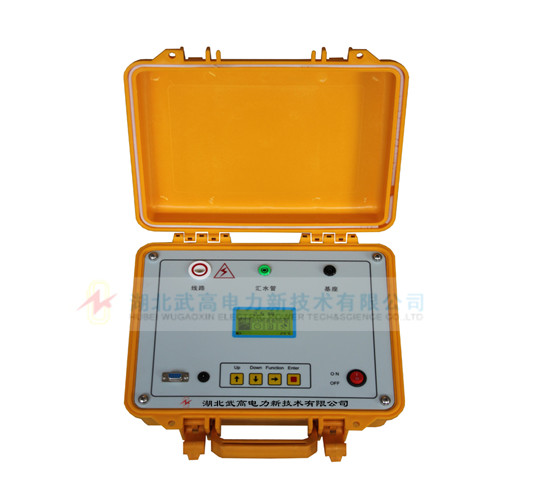

水內冷發電機絕緣電阻測試儀專用于水內冷發電機的測量試驗，同時也可用于試驗室或現場做絕緣測試試驗。輸出電流大于25mA。輸出電壓最大5000V。內含高精度微電流測量系統、數字升壓系統。只需要用一條高壓線和一條信號線連接試品即可測量。測量自動進行，結果由大屏幕液晶顯示，并將結果進行存儲。

主要特點：

1.采用32位微控制器控制，全中文操作界面，操作方便。

2.輸出電流大，(2500V下輸出大于25mA),短路電流≧25mA。

3.高壓發生模塊采用全封閉技術，內部有保護電阻，安全可靠。

4.抗干擾能力強，能滿足超高壓變電站現場操作。

5.測試完畢自動放電，并實時監控放電過程。

6.適于測量水內冷發電機的絕緣電阻、吸收比（R60S/R15S）和極化指數（R10min/R1min）。

7.測試高壓為2500V/5000V。

8.自動對水極化電勢進行補償調節。機座與匯水管間的電阻小至10kΩ也可保證測量準確度。

9.輸出功率大，線路對匯水管間的負載電阻可低至100kΩ(2500V)/150kΩ（5000V）絕緣電阻測量可低至1MΩ(2500V)/2MΩ(5000V)。

10.絕緣電阻值用模擬進度條指示，能直觀無延時的觀察容性試品的測試過程。對數刻度，示值跳動小，讀數方便。

11. 數字顯示采用3 1/2 LCD數字表。

12.LCD計時器顯示測試時間，并以0～32分鐘周而復始循環顯示其分、秒。每隔15秒蜂鳴響一次。

13. 可自動測量和記憶R15S、R60S、R10min、吸收比和極化指數，供測試完成時復核、讀取。

14.具備自動對水極化電勢進行補償調節功能。

操作部件功能：

1.線路 接線端

“線路”為高壓輸出端，稱為線路端，由高壓電纜引至被測線端，例如接至電機繞組。

2.匯水管 接線端

接到發電機的匯水管上。

3.機座 接線端

接在發電機的機座上。

主要技術性能：

準確度：±(5%+5字)                              測量范圍：0.1M～200GΩ

顯示方式：數字和模擬進度條雙顯。        溫度測量：-25℃～125℃

試驗電壓范圍：2.5KV，5.0KV                 短路電流：≧25mA

測量時間：1分鐘～10分鐘（與測量方式有關）

充電電源：180～270VAC  ,50Hz/60Hz±1% (市電或發電機供電)

工作環境：溫度-10～40℃，相對濕度20～80％。

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
