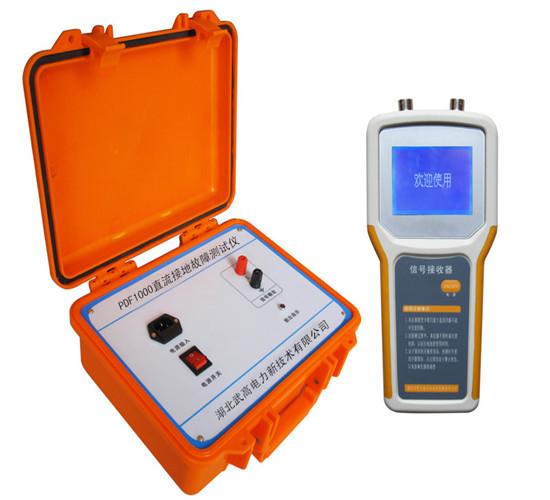

產品概述：

用于在不斷電情況下查找發電廠、變電站直流系統接地點的準確位置，各種類型的接地故障，均能迅速地查找出接地點，準確率達到100%。

技術參數：

1、信號發生器

輸出信號頻率：2.5Hz

信號空載輸出電壓：±20V±5%

信號電壓幅值誤差：<5%

信號短路輸出電流：≤80mA

輸出口抗沖擊能力：400V直流沖擊

電源電壓：AC220V±10%

電壓頻率：50Hz±5%

輸入保險：200mA

最大功率：3W

體積：300mm×270mm×200mm

2、信號接收器

信號電流檢測靈敏度：0.5mA

信號發生器阻抗：40KW

最大輸出電流：2.5毫安

接收器顯示：數字0-19

體積：210mm×100mm×32mm

A鉗口尺寸：Φ50mm

B鉗口尺寸：Φ7mm×9mm

3、整機

檢測最大接地電阻：300KΩ

檢測最大電容：20μF

接地電阻測量精度：0-4.5KΩ 誤差≤0.5KΩ

接地電容檢測范圍：3-60uF

接地電容測量精度：3-10uF  誤差≤1uF

☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
