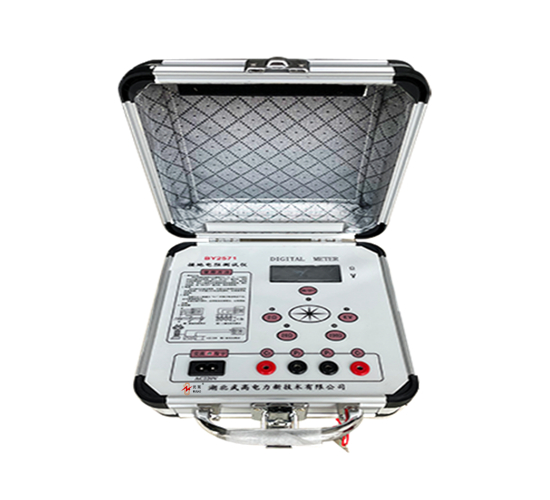

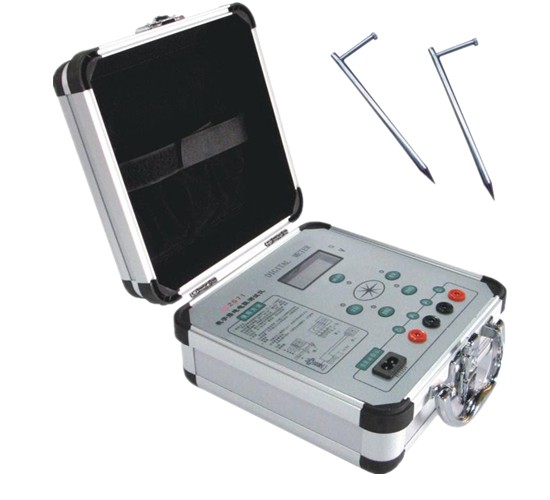

產品概述 Overview

BY2571數字接地電阻測試儀,接地電阻表,接地表用于電力、通信、鐵路及工礦企業等部門各種裝置接地電阻值的測量。同時，數字接地電阻測試儀可測量土壤電阻率及地電壓。

BY2571數字接地電阻測試儀摒棄傳統的人工手搖發電工作方式，接地電阻測試儀采用先進的中大規模集成電路， 數字接地電阻測試儀應用DC/AC變換技術將三端鈕、四端鈕測量方式合并為一種機型的新型接地電阻測量儀。

產品別稱 Other name

數字接地電阻測試儀、數字式接地電阻測試儀、接地電阻、接地表、地阻儀、接地電阻儀、接地電阻測量儀、地樁式接地電阻測試儀、數字式接地電阻表、便攜式接地電阻測試儀、數字接地電阻表。

儀表特點  Instrument features

• 結構上采用高強度鋁合金作為機殼，電路上為防止工頻、射頻干擾采用鎖相環同步跟蹤檢波方式并配以開關電容濾波器使儀表有較好的抗干擾能力。

• 采用DC/AC變換技術將直流變?yōu)榻涣鞯牡皖l恒定電流以便于測量。

• 允許輔助接地電阻在0~2KΩ（RC），0~40KΩ（RP）之間變化，不致于影響測量結果。

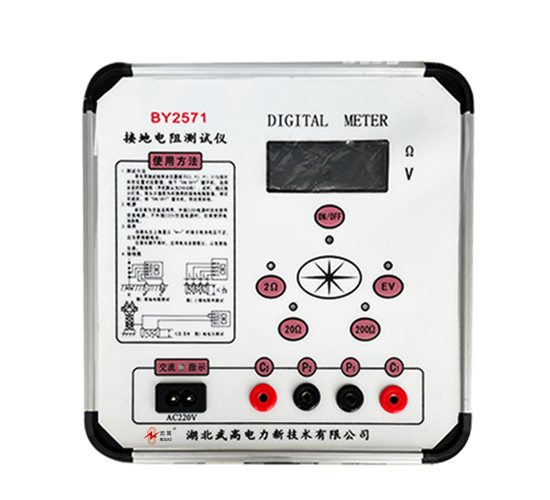

• 本儀表不需人工調節平衡，3(1/2)位LCD顯示，除測地電阻外，還可測低電阻導體電阻、土壤電阻率以及交流地電壓。

• 如若測試回路不通表頭顯示“1”代表溢出，符合常規測量習慣。

技術指標  TECHNICAL INDEX

1、使用條件

環境溫度：0℃~+45℃

相對濕度：≤85%RH

2、測量范圍及恒流值（有效值）

電阻：0~2Ω（10mA），2~20Ω(10mA)，20~200Ω(1mA)

電壓：AC  0~20V

3、測量精度及分辨率

精度：0~0.2Ω≤±3%±1d

0.2Ω~200Ω≤±1.5%±1d

1~20V≤±3%±1d

分辨率：0.001Ω、0.01Ω、0.1Ω、0.01V

4、輔助接地電阻及地電壓引起的測量誤差

·允許輔助接地電阻RC（C1與C2之間）<1.8KΩ；

RP（P1與P2之間）<40KΩ誤差≤±5%

·允許地電壓≤5V（工頻有效值） 誤差≤±5%

5、電源及功耗

最大功率損耗≤2W

電源：6.8V~9V（6節5#鎘鎳可充電電池），外接220V交流電源進行充電。

體積：220mm×200mm×105mm

重量：≤1.4kg

使用說明Instructions for use

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；

☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；

☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；

☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；

1. 為方便您更好的了解下載文件，正文以圖片的形式提供其部分內容預覽，如果需要完整版，請點擊下載鏈接。

2.推薦使用第三方專業下載工具下載，使用PDF閱讀器閱讀，如需WORD格式文件也可以聯系我們。

3.如果這個文件總是不能下載請聯系我們或者留言，我們會第一時間為您處理。

4.如果遇到什么技術問題，您可以撥打我們24小時服務熱線：027-87409251  13871255353

5.本站提供的說明書如用于商業用途，請告訴我們，謝謝合作！

BY2571便攜式接地電阻測試儀說明書下載.pdf
