一、產品概述：

電力變壓器是電力系統中最重要的電氣設備，運行中一旦出現故障，將會對電力系統造成嚴重的后果。正常運行的變壓器鐵芯是單點接地的，如有兩點或兩點以上同時接地，則鐵芯與大地之間將形成電流回路，最大電流可達幾十安培，將會造成鐵芯局部過熱甚至燒毀。盡快地發現變壓器潛伏性的故障，是保證變壓器安全運行和正常維護的主要手段。

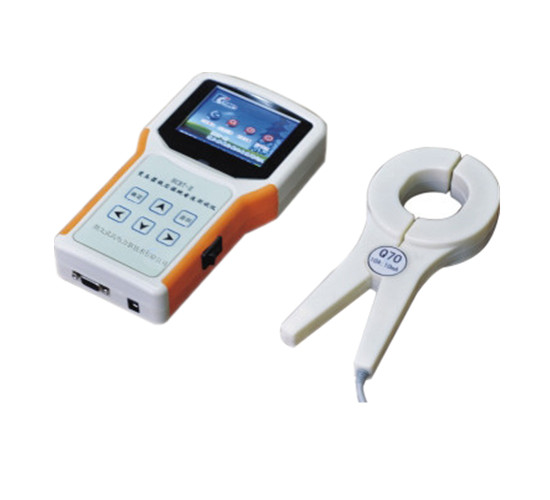

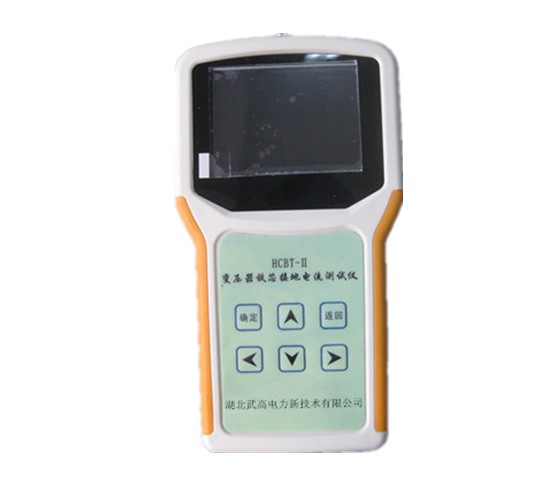

HCBT-II變壓器鐵芯接地電流測試儀能夠有效的解決這些問題。廣泛適用于變電站、發電廠作為變壓器、電抗器等電氣設備的鐵芯與夾件的泄漏電流測試。

二、功能特點：

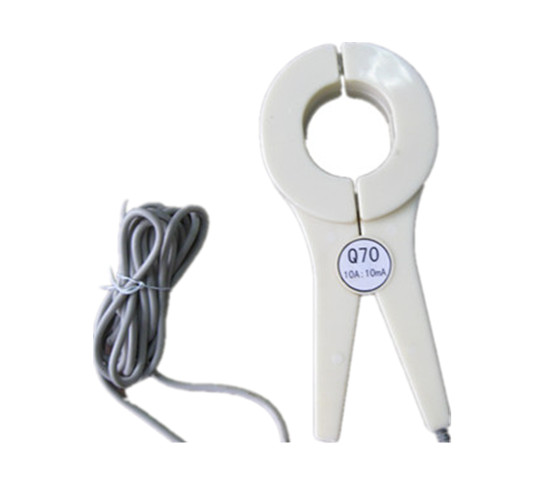

1、采用鉗形電流互感器，方便現場操作；

2、抗干擾能力極強，確保數據準確可靠；

3、配合高速微處理器，實時顯示測量數據及波形；

4、運用FFT變換、數字濾波等算法進行數據處理；

5、具有泄漏電流超限報警功能，報警電流可設置；

6、采用3.5英寸320*240真彩液晶顯示屏，Windows菜單操作提示；

7、內置大容量非易失性存儲器，可存儲200組測量數據；

8、內置高精度實時時鐘功能：可進行日期及時間校準；

9、內置1500mA可充電鋰電池，待機時間2～3小時，方便現場使用。

技術參數：

測量范圍   電流：0～10A

頻 率：20～200Hz

分 辨 率   0.0001

測量精度   ±(1%讀數+2字)

外形尺寸   203mm×112mm×38mm

儀器重量   0.5kg

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；

1. 為方便您更好的了解下載文件，正文以圖片的形式提供其部分內容預覽，如果需要完整版，請點擊下載鏈接。

2.推薦使用第三方專業下載工具下載，使用PDF閱讀器閱讀，如需WORD格式文件也可以聯系我們。

3.如果這個文件總是不能下載請聯系我們或者留言，我們會第一時間為您處理。

4.如果遇到什么技術問題，您可以撥打我們24小時服務熱線：027-87409251  13871255353

5.本站提供的說明書如用于商業用途，請告訴我們，謝謝合作

HCBT-II變壓器鐵芯接地電流測試儀說明書下載.pdf
