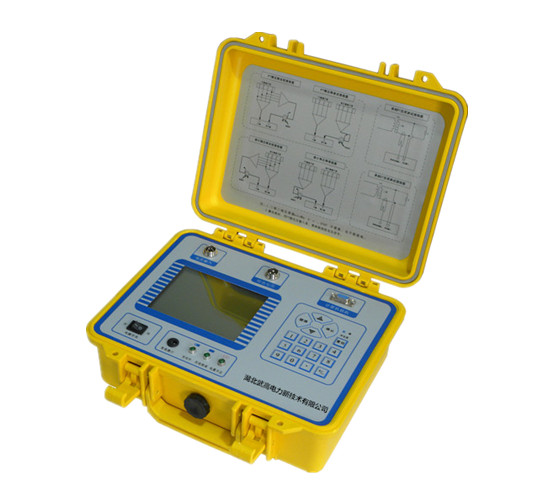

產品概述：

本產品提供PT、CT二次負荷測量，電壓、電流、相位頻率、有功、無功、視在功率、功率因數等個電氣量的測量。

我公司二次負荷測試儀具有下列功能：

1.可以實現全自動測量；

2.使用工程塑料機箱，結識耐用，有效保障測試人員及系統安全；

3.儀器具有量程自動切換功能，保證測試精度；

4.采用電子式原理線路結合DSP技術是使測試穩定性好，抗干擾能力強；

5.測量完畢，自動計算各項參數，便于客戶分析和試驗。

6.采用大屏幕漢字液晶顯示，所有操作均由漢字菜單提示； 數據具備掉電存貯及瀏功能，能與計算機聯機傳送數據。

7.采用大容量7.2V11Ah鋰電池供電，對測試回路不產生任何影響，避免系統出現保護的情況。同時在現場無供電電源的情況下使用。

8.二次負荷測試，采用鉗型電流表采樣電流，不需要斷開二次回路?？梢詫崿F(xiàn)不停電在線測量。自動切換量程：測量過程中可以根據測試對象數值的不同切換到不同的位置，使測量精度和顯示位數得到保證。

9.工作時間可以長達24小時（最長），可在充電狀態下測量。

10.附有輕巧充電器，方便測量，在電池電量不足的情況下可以外接充電器測量。

11.儀器體積小，重量輕。

12.能存儲480組測量數據，斷電后能保持十年

13.中文界面大屏幕顯示，帶有RS-232通訊接口

14.電科院送檢基本一次通過

1、環境條件

——溫度：－5°C～40°C

——相對濕度：<95%（25°C）

——海拔高度：<2500m

——外界干擾：無特強震動、無特強電磁場

2、PT二次負荷測試儀主要技術指標

⊙導納測量準確度：

DX=±(X×2%+Y×2%)±2個字

DY=±( Y×2%+ X×2%×34.38)±2個字

2個字——儀器的量化誤差

電壓表頭：0.5%

⊙電阻測量范圍：0.1Ω-50.0Ω

⊙阻抗測量準確度：

DX=±(X×2%+Y×2%)±2個字

DY=±( Y×2%+ X×2%×34.38)±2個字

2個字——儀器的量化誤差

電流表頭：1%

3、CT二次負荷測試儀主要技術指標

——阻抗測量范圍：0.1Ω—50.0Ω

——阻抗測量準確度：

DX=±(2%×X+2%×Y)±2個字

DY=±(2%×X+2%×Y)±2個字

2個字——儀器的量化誤差

電流表頭：1%

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
