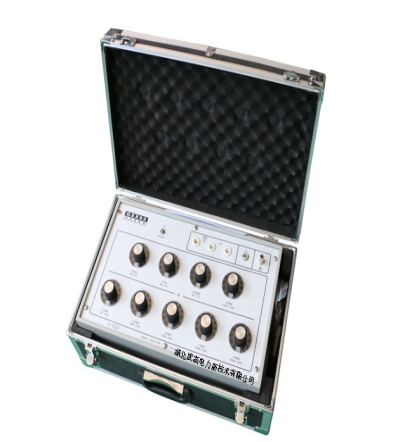

GZX92型高壓高阻箱是依據JJG622-97絕緣電阻表（兆歐表）檢定規程和JJG166-93直流電阻器檢定規程等有關文件研制生產的。

GZX92高壓電阻器性能特點

◆ 該裝置設計了獨立的泄漏屏蔽端鈕和接地端鈕

◆ 完全滿足JJG622-97絕緣電阻表檢定規程和JJG163-93直流電阻器檢定規程的要求

◆ 它不僅可用于檢定各種型號的指針式絕緣電阻表，也可作為檢定數字式絕緣電阻表、絕緣電阻測試儀的標準，以及作為直流標準高值電阻器使用

◆ 具有較長的技術壽命和機械壽命

GZX92高壓電阻器技術參數：

◆ 高壓高阻箱的準確度等級及工作電壓（電流）

◆ 測量范圍：100Ω～200GΩ

    調節細度：100Ω

◆ 使用環境條件

    參 考 溫 度 范 圍： 20～25℃

    標稱使用溫度范圍：  18～28℃

     參 考 濕 度 范 圍： 40%～60%

    標稱使用濕度范圍：  25%～70%

◆ 變差極限

在參考條件下，由單一影響量發生變化引起的變差：

影 響 量 別

標稱使用范圍

允許的變差

環 境 溫 度

18～28℃

a/2 %

相 對 濕 度

25%～70%

≤10GΩa/2%＞10GΩa%

工 作 電 壓

（1～1/5）標稱電壓

≤10GΩa/2%＞10GΩa%

★ a為高壓高阻箱電阻盤準確度等級（各電阻盤a值不同）

◆ 絕緣電阻

高壓高阻箱的電路和與電路無電氣連接的任何其它外部金屬間的絕緣電阻，在標稱電壓下測得的電阻值不小于5TΩ

◆ 絕緣強度

高壓高阻箱的電路與測試用參考接地點之間應能承受頻率為45～65Hz 的實際正弦波交流電壓11kV并歷時1min的試驗而無擊穿與飛弧現象

◆ 高壓高阻箱輸出端的殘余電阻＜0.1Ω，其變差＜0.01Ω

◆ 外形尺寸： 442mm×270mm×145mm

◆ 重   量：  ＜5kg

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
