1. 產品型號、名稱及外形尺寸

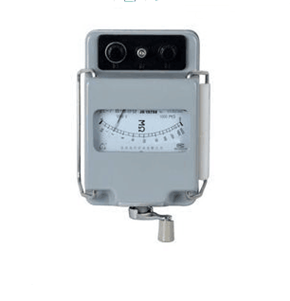

儀表為ZC-7型絕緣電阻表，外形尺寸：170mm×110mm×125mm，重量約1.5Kg

2.主要結構

儀表由手搖交流發電機，整流系統及磁電系流比計所組成，全部機件裝于密封的外殼內。

3. 用途和適用范圍

ZC-7型絕緣電阻表適用于測量各種變壓器、電機、電纜、電氣設備及絕緣材料的絕緣電阻。

ZC-7型絕緣電阻表的各項性能符合GB/T7676-1998《直接作用模擬指示電測量?jī)x表及其附件》的技術要求及JB/T9290-1999《絕緣電阻表》技術要求。

儀表的基準值為指示值。

儀表的基本誤差以基準值的百分?jǐn)?shù)表示，基本誤差的極限值不大于相應準確度的等級值。0及∞刻度以標尺長度的百分?jǐn)?shù)表示，其極限值不大于標尺全長的1%。

儀表端鈕開路電壓與額定電壓之差不大于額定電壓的10%。

儀表端鈕開路電壓的峰值與有效值之比不大于1.5。

儀表測量端鈕接入中值電阻時其中值電壓與額定電壓之差不大于額定值的10%。

儀表線路與外殼間的絕緣電阻不低于30 MΩ。

儀表線路與外殼間的絕緣電壓試驗應能耐受50 Hz交流電壓，歷時1min的試驗，其試驗電壓見表如下。

儀表發電機搖把額定轉速每分鐘120轉。

儀表自工作位置向任一方向傾斜5°時，其指示值變化不大于基本誤差的1/2。

儀表工作環境溫度－20℃～50℃，環境相對濕度為25%～80%。

儀表周圍環境溫度對標準溫度（23℃）每變化10℃，由此引起指示值改變不大于基本誤差。

當標準環境相對濕度自40%～60%變化，由此引起指示值的改變不大于基本誤差。

儀表在強度為0.4kA/m外磁場影響，由此引起指示值的改變不大于基準值的1.5%。

主要規格和技術參數：

ZC-7型絕緣電阻表（搖表）說明書點擊下載.pdf

 一、使用與保養

1.1 使用時將儀表置于水平位置，將被測物接于E及L二端鈕間，以每分鐘大于120轉的速度搖轉發電機搖把，此時儀表指針指示值即為被測物的絕緣電阻值。

1.2 測量被測物對地的絕緣電阻時。將E端鈕接于良好的地線L端鈕接被測物；測量二線間絕緣時，將L與E端鈕各接一線。

1.3 為了防止被測物表面泄漏電流的影響，儀表設有保護環端鈕G，使用時被測物的中間層接于G端。

1.4 使用本儀表測量絕緣時，被測物必須與其它電源斷開，測量完畢應將被測物充分放電。

1.5 儀表發電機搖把為額定轉速時，其端鈕間不允許突然短路，以免損壞儀表。

1.6 在測量一般負載時，測量完須在10s后方可觸摸E、G、L三端以免發生危險。在測量容性負載時，測量前后一定要對其充分放電，以免損壞儀表和發生危險。

1.7 在使用十進位高阻箱對儀表進行檢定時，儀表發電機為額定轉速時，其端鈕間避免突然短路，以免損壞儀表。正確的回零方法為：

   順序接入電阻：200MΩ→100MΩ→10MΩ→5MΩ→4MΩ→3MΩ→2MΩ→1MΩ→0。

1.8 儀表使用時須小心輕放，避免劇烈震動，以防軸尖寶石軸承受損而影響指示。

1.9 儀表保存于周圍空氣溫度自0℃～40℃，相對濕度不超過85%的場所，且空氣中不含腐蝕性氣體。

二、本產品由下列部分組成

a. 儀表本身                                    1臺

b. 使用說明書                                 1冊

c. 檢驗合格證                                 1張

d. 專用測試導線                              1套

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
