1．產品簡介

SLQ系列智能化大電流試驗裝置，是根據國家最新電力行業標準而設計的、性能先進的通流試驗設備。用于對各種電氣開關、刀閘、斷路器、銅鋁過渡、連接器、線夾、大電流導線及電流繼電器等進行載流能力試驗、動作試驗或溫升試驗。也可以用于對各種板式電流表、鉗形表或互感器等進行校驗。

2．功能特點

?專業程控試驗裝置，微電腦測量及控制，確保高精度、高可靠各項性能

?大屏幕液晶顯示，中文操作，顯示直觀全面，操作方便簡單

?全面的監測功能，可同時監測并顯示輸入輸出電壓電流

?完善的保護，輸入輸出電壓電流多重保護

?具有全自動或手動試驗方式、沖擊或連續升流模式，可自動升流、自動計時、自動回零、自動循環測試等功能

?可任意設定目標電流、保護電流、電流持續時間、間隔時間、及循環次數

?具有多級升流速度隨意設定（增強功能，調速型才有）

?采用逼近式自動升流算法，確保自動升流精度

?達到額定電流時拒絕繼續升流

?超限自動保護，自動回零，并發出聲光報警

?試驗結果可查看和打印

?自動錯誤診斷，易于發現和解決問題

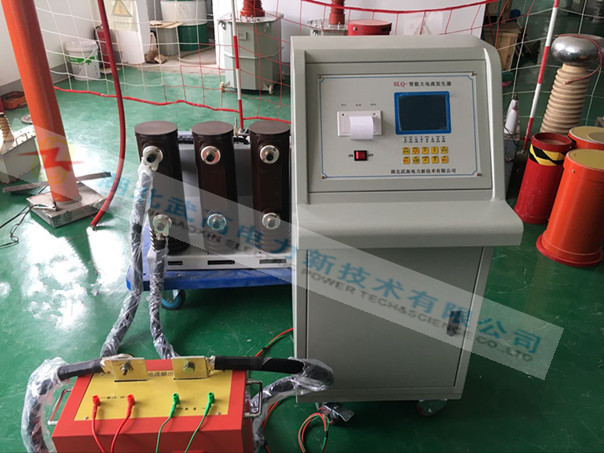

產品接線圖一：

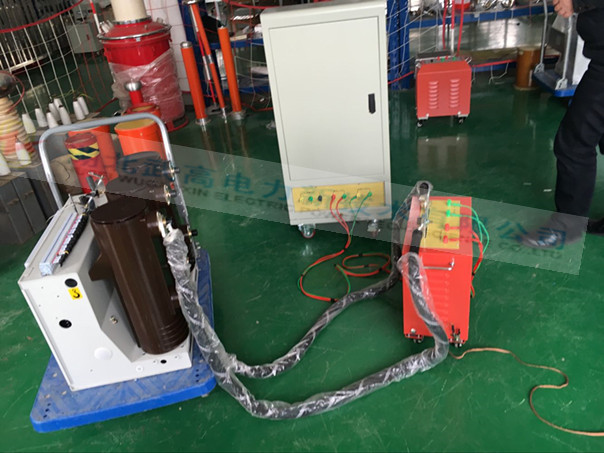

產品接線圖二：

技術數據：

?供電電源：AC 380V±10%，50Hz

?額定功率：15kVA

?額定電流：2.5kA

?輸出電壓：0~6V

?電流分辨率：0.01kA

?電流測量精度：1%

?電流計時范圍：0~65535mS

?間隔計時范圍：0~65535S

?環境溫度：0~40°C

?環境濕度：RH≤85%（無凝結水）
