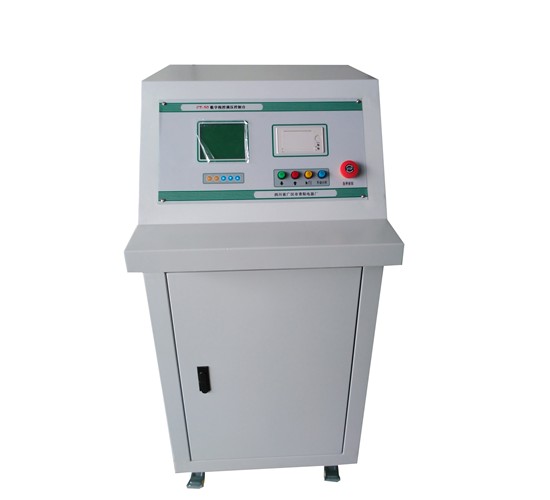

TC全自動式變壓式操作箱是我公司生產的輕型試驗變壓器的專用配套設備，該控制箱、臺具有使用維修方便、性能優越、使用安全可靠、外型結構美觀、堅固耐用、移動方便等特點。是供電企業、大型工廠、冶金、發電廠、鐵路等需要電力維修部門的必備設備。
該產品采用先進的微電子處理技術，全部使用過程可提前進行設置，全中文界面，操作簡單明了。全部測試項目設定后自動進行測試，無須人工干預。
TC全自動式變壓器操作箱(臺)性能特點：
● 電壓、電流、時間、狀態信息及提示信息等數據大屏液晶顯示，讀數清晰、直觀；
● 全中文界面，操作簡單明了，可適應多種應用場合；
● 輕觸式按鍵操作，所有功能均可通過按鍵設定，提高了產品的安全性、可靠性；
● 全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制；
● 狀態提醒功能，引導式操作，即使在無說明書的情況下亦可熟練操控；
● 試驗過程中，屏上有閃爍的高壓符號顯示，時刻提醒操作人員注意安全；
● 試驗結果顯示功能，可自動判斷試驗結果（試驗通過或試驗失?。?，并能可靠記錄試品過電流、閃洛或擊穿時的電壓；
● 試驗結果聲音辨別功能，試驗通過或試驗失敗時，設備會發出不同的報警聲音，試驗人員可直接由報警聲音辨認試驗的結果；
● 暫停功能，自動控制時，此功能可做到在任意點實現壓或降壓的暫停，暫停時間可由試驗人員靈活掌握，方便觀察試品狀態；
● 耐壓計時時間可任意設定，0 ~ 9999秒；
● 自動計時功能，自動控制時，當電壓自動上升至設定值時，設備自動開始計時，當計時時間到，顯示試驗結果，設備自動回到零位；
● 手動計時功能，手動控制時，計時器可手動啟動，當耐壓時間到，設備自動回到零位；
● 手動控制模式，此模式類似于傳統的電動升/降壓，上升/下降由按鈕控制，設備自動判斷上/下限位、有過電壓保護、過流保護等功能，整個試驗過程手動控制，按需操作；
● 帶停止/緊急按鈕，可手動復原；
● 當放開安全按鈕時，電壓能夠在數秒鐘之內自動返回到0 V；
● 可定制英文操作界面；
● 升壓速度智能控制，當電壓接近目標電壓時，升壓速度會自動減慢；
● 通訊，可選配通訊功能，結合本公司專業設計的控制軟件，實現遠程控制和數據監控。此控制軟件有數據記錄、數據管理、電流/電壓時間曲線、報表等多種實用功能，可用于一些無人看守的試驗；
● 過流、閃洛、擊穿等故障時，保護即時，準確，可靠；
● 采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾能力強，試驗中不會出現死機、黑屏、花屏等異常現象。
全自動式變壓器操作箱(臺)技術參數：
測量范圍： 0 ～ 9999 字
測量精度： 0.5 ％ ±2 字
設定方式：面板輕觸式按鍵數字設定 設定值斷電永久保持
保護方式：工作異常自動復位 欠壓自動復位
電源電壓： AC220V ±15%, 50 Hz±2 Hz
型號規格 | 容量
KVA | 電 源 | 輸 出 | 參考重量(Kg) |
相數 | （V） | （A） | （V） | （A） |
(T)C-3/220 | 3 | 1 | 220 | 50 | 0-220 | 15 | 16 |
(T)C-5/220 | 5 | 1 | 220 | 50 | 0-220 | 25 | 18 |
(T)C-10/220 | 10 | 1 | 220 | 50 | 0-220 | 50 | 80 |
(T)C-15/400 | 15 | 2 | 380 | 50 | 0-430 | 37.5 | 90 |
(T)C-20/400 | 20 | 2 | 380 | 50 | 0-430 | 50 | 100 |
(T)C-25/400 | 25 | 2 | 380 | 50 | 0-430 | 62.5 | 120 |
(T)C-30/400 | 30 | 2 | 380 | 50 | 0-430 | 75 | 140 |
(T)C-50/400 | 50 | 2 | 380 | 50 | 0-430 | 125 | 160 |
(T)C-100/400 | 100 | 2 | 380 | 50 | 0-430 | 250 | 50 |
(T)C-150/3000 | 150 | 2 | 380 | 50 | 0-430 | 50 | 50 |
(T)C-200/3000 | 200 | 2 | 380 | 50 | 0-430 | 65 | 50 |
(T)C-250/3000 | 250 | 2 | 380 | 50 | 0-430 | 84 | 50 |
(T)C-300/3000 | 300 | 2 | 380 | 50 | 0-430 | 100 | 50 |
使用說明：
☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
