概    述：

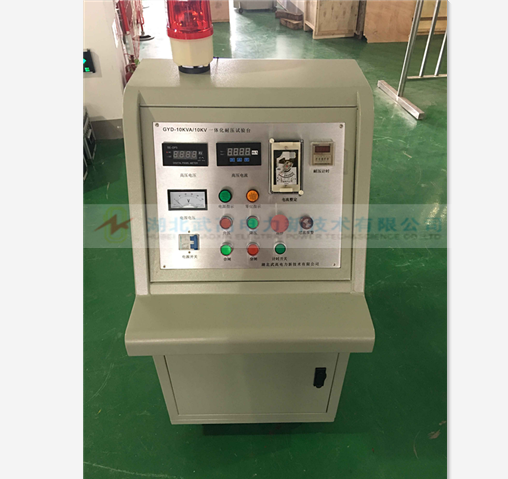

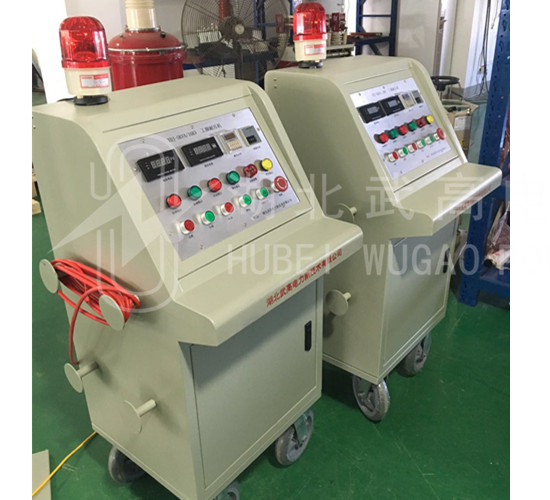

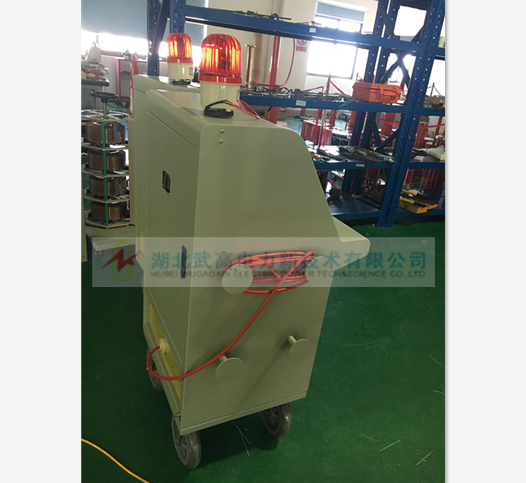

YD系列耐壓試驗儀是專為低壓柜生產企業、電力電子行業、絕緣材料生產單位、電流電壓互感器檢測耐壓試驗而設計制造的。是上述單位質檢部門檢測產品合格的必備設備。該設備具有性能優越、使用安全可靠、外型結構美觀、堅固耐用、移動方便等特點。

使用條件：

１．溫度：０～４０℃

２．海拔高度：＜１０００ｍ

３．相對濕度：＜８５％

４．使用場地內應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和腐蝕性再行試驗。

５．升壓或耐壓試驗過程中，如發生短路、閃絡、擊穿等過電流時，電流繼電器會動作使調壓器自動斷電，表示被試品不合格。此時應將調壓器回零，并將計時按鈕復位，以便下次操作。

技術參數：

輸入電壓：220V

電源頻率：50Hz

容   量：5（kVA）

輸出電流：0-500mA

輸出電壓：0～10KV（可調）

使用說明：

操作程序：

1.按相關規程設置好場地，接好設備連線，有條件的地區應有專門負責安全的人員在場指導。（使用前儀器一定要可靠接地，高壓輸出嚴禁搭殼接地！?。。?/p>

2.操作前應根據被試品的容量及電壓等級調整好電流繼電器。（泄漏電流繼電器）

3.合上電源開關，零位指示燈亮，按下合閘按鈕，合閘指示燈亮，接觸器吸合，調壓器帶電，此時可以進行升壓試驗。按升壓按鈕，升壓指示燈亮，密切注視高壓電壓和高壓電流表，將電壓調至需要的耐壓值，按下計時開關，耐壓計時，計時到達發出音樂聲，提醒降壓，按降壓按鈕，降至零位燈亮，按分閘按鈕，并斷開電源開關，方可拆線。

4.被試品在規定的耐壓時間時無異常，表示被試品耐壓合格。

5.升壓或耐壓試驗過程中，如出現過電壓或閃絡，應按急停按鈕，并斷開電源，查找原因后再送電試驗。

6.升壓或耐壓試驗過程中，如有被試品擊穿或高壓泄漏過流，泄漏電流繼電器會脫扣，并會有過流報警，此時調壓器自動降壓回零，零位指示燈亮。
