產品別稱:

串聯諧振、變頻諧振、 變頻串聯諧振、 串聯諧振試驗設備、串聯諧振耐壓裝置、電纜耐壓串聯諧振裝置

裝置適用范圍:

適用于10KV、35KV、110KV、220KV交聯聚乙烯電力電纜的交直流耐壓試驗。

適用于66KV、110KV、220KV、330KV、500KV、GIS交流耐壓試驗。

適用于大型發電機、電力變壓器的耐壓試驗。

適用于所有需要高電壓，大功率試驗電源的實驗場所。

功能描述：

1.波形為脈寬電壓調節的正弦波。

2.內部由ARM控制，操作功能得到優化,操作簡單。

3. 自動掃頻，尋找諧振點.頻率范圍30-300Hz,可設置掃頻范圍，掃頻最大耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz。

4. 自動試驗，用戶可設置試驗程序，試驗程序分為5段，系統自動按設置的程序完成試驗過程。

5. 耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示用戶電壓異常波動，由用戶根據試驗情況進行操作。

6. 實時顯示試驗狀態，用戶可根據試驗狀態進行相應操作。

7.強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，保護響應時間不大于5微秒，確保安全。

8. 試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。

9.數據查詢功能,根據試驗日期查詢以往的試驗數據。

主要特點:

1.單件體積小、重量輕，適合現場組合使用，是大型工頻試驗設備的替代產品；

2.主機控制儀集調壓、調頻、控制、保護功能于一體，大屏漢顯、菜單提示操作、自動試驗和手動試驗切換、打印試驗結果。

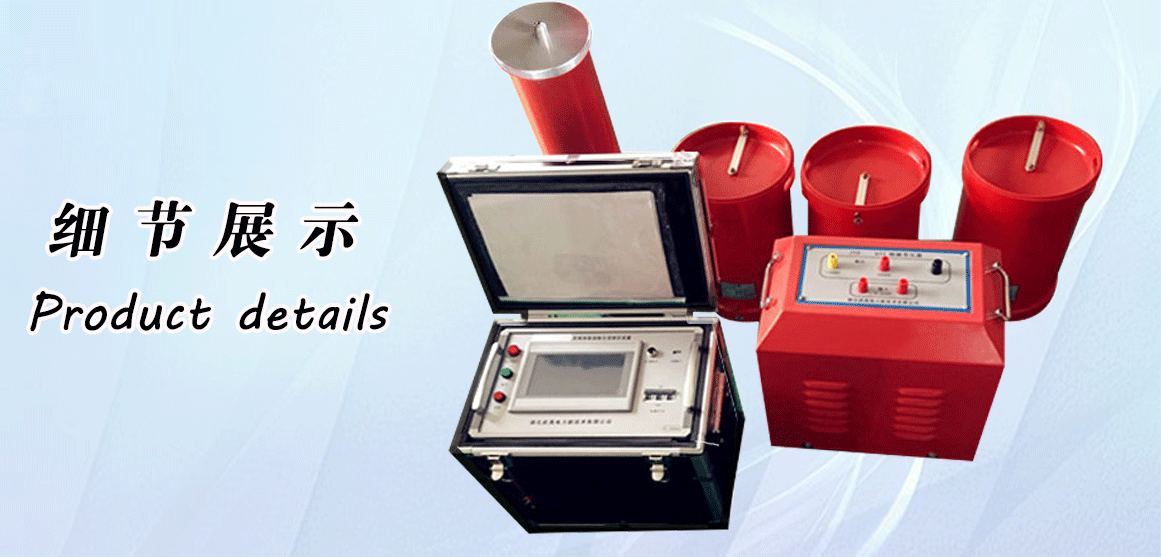

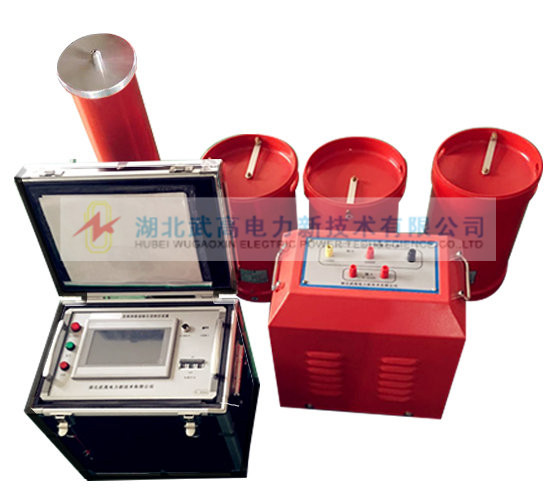

系統配置：

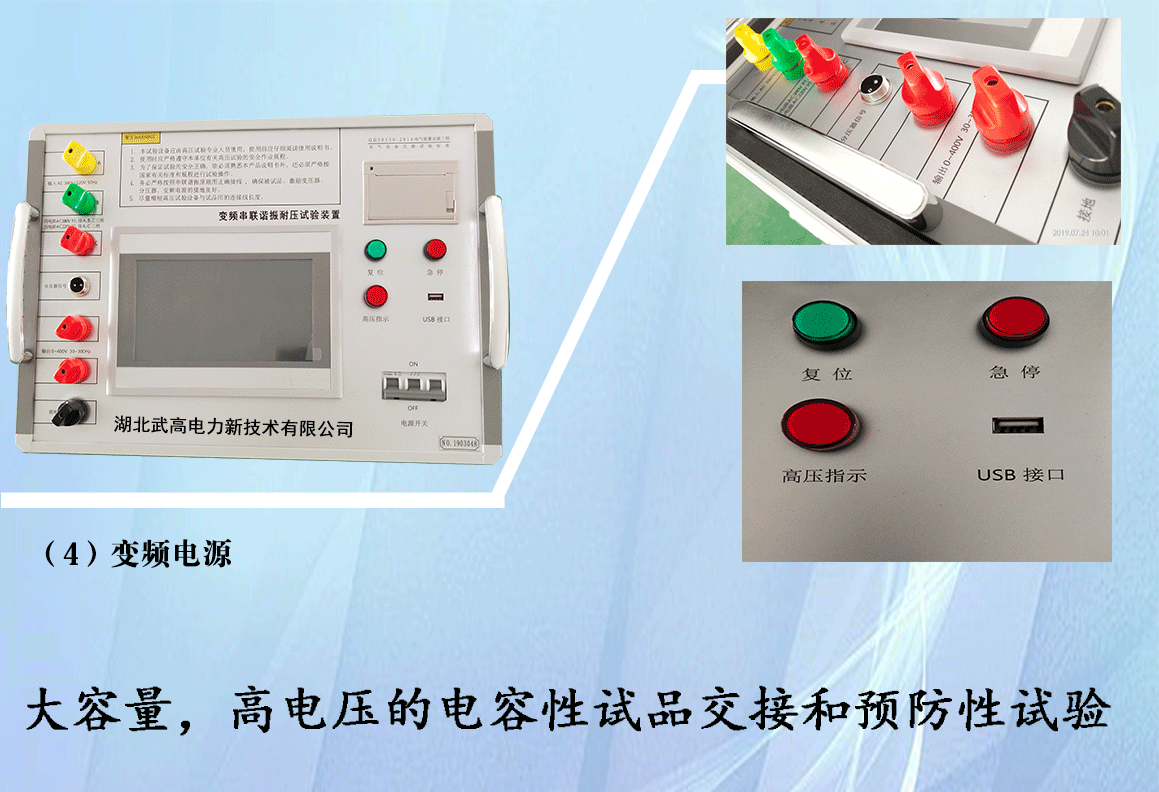

變頻電源                1臺

勵磁電源                1臺或2臺

高壓干式電抗器       若干臺

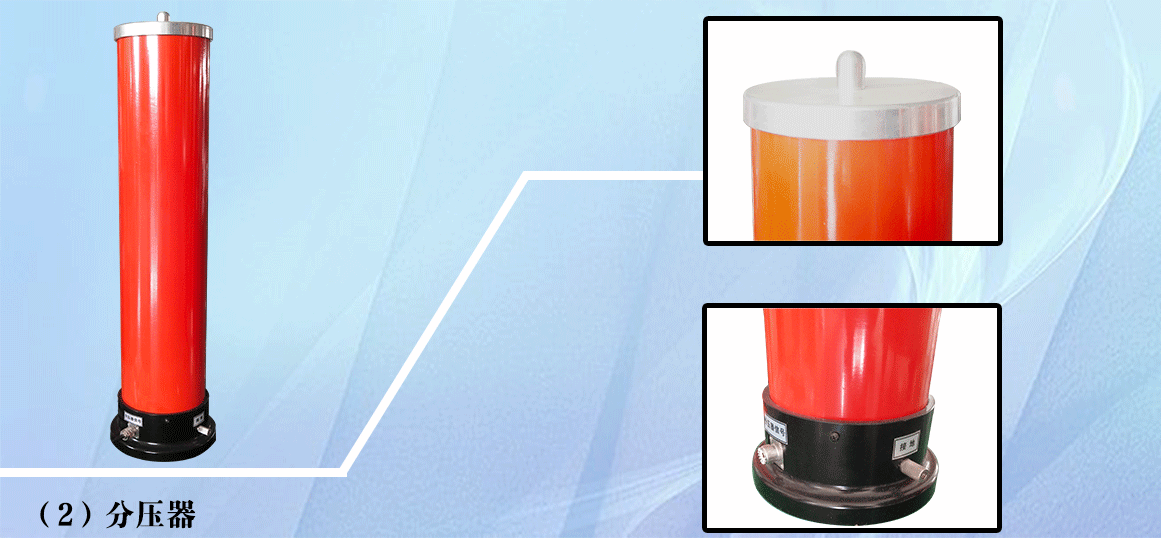

電容式分壓器          1臺

技術參數：

輸入電源:

1.電壓： 220V±10%(10kW以上)

2.頻率： 50/60Hz

3.輸出電壓：0-250V；

4.輸出波形：正弦波

5.頻率調節范圍：30-300Hz

6.頻率分辨率：0.01Hz

7.頻率穩定度：0.1%

8.頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

9.電壓分辨率：0.1kV

10.電壓測量精度：1.5%

11.電壓步進值： 1%，0.1%，0.01%

12.運行連續工作時間：60分鐘

BXZ調頻式串聯諧振耐壓試驗裝置（電纜耐壓試驗裝置）說明書點擊下載.pdf

使用說明：

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
